monoone4機種を徹底比較!
商品名
入力センサー
熱電対(K)
熱電対(K)
- 熱電対(K, J, T, E, R, S, B)<外部抵抗100Ω以下>
- ・白金測温抵抗体(Pt100Ω)
- ・熱電対(K, J, T, E, L, U, N, R, S, B, W, PLⅡ)
- ・白金測温抵抗体(Pt100Ω)
電源電圧
AC85V~250V(単相)
50/60Hz
AC85V~125V(単相)
50/60Hz
AC90~240V(単相)
50/60Hz
AC100V~240V(単相/三相)
50/60Hz
出力形式
リレー
リレー
SSR (無接点) 電圧出力
<出力電圧は、電源電圧に依存>
SSR (無接点) 電圧出力
<出力電圧は、電源電圧に依存>
出力定格
0.1A~12A(抵抗負荷)
1mA~0.5A(抵抗負荷)
15A 以下
※ SSR 出力のため、若干の漏れ電流があります。電流値0.2A 以下の場合はご連絡ください。
30A 以下
制御方式
ON/OFF制御
ON/OFF制御
- ・ON/OFF制御 <加熱動作>
- ・PID 時分割比例 <加熱動作> オートチューニング付
- ・ON/OFF制御
- ・2自由度PID (オートチューニング付)

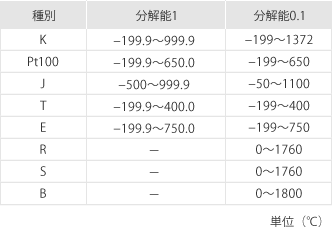

表示範囲
-199~999℃
-199~999℃
測定温度: 7セグメント赤色LED 文字高14.3mm
設定温度: 7セグメント緑色LED 文字高10.2mm
モニター表示: 7セグメント赤色LED 文字高8.0mm
タイマー表示: 7セグメント赤色LED 文字高8.0mm
OUTランプ: ヒーター出力ON時に点灯<橙色LEDランプ>
ALERMランプ: 異常(アラーム)時に点灯<赤色LEDランプ>
ATランプ: オートチューニング中に点灯<緑色LEDランプ>
ONタイマー: ONタイマー選択時に点灯<橙色LEDランプ>
OFFタイマー: OFFタイマー選択時に点灯<橙色LEDランプ>

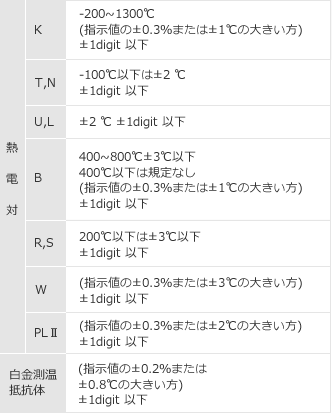

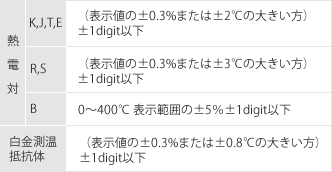

指示精度(センサーの精度は含まない)
±2℃(-199℃~700℃),
±4℃(+700℃~+999℃)
±2℃(-199℃~700℃),
±4℃(+700℃~+999℃)
サンプリング周期
0.1 秒
0.1 秒
0.5 秒
0.25 秒
短絡保護
20Aヒューズ内蔵
(ユーザーによる交換不可)
20Aヒューズ内蔵
(ユーザーによる交換不可)
20A ヒューズ内蔵
(ユーザーによる交換不可)
ノーヒューズ遮断器
消費電力
4VA 以下
4VA 以下
10VA 以下
25VA 以下
許容周囲条件
温度:-10~40℃、
湿度:10~85% RH(結露しないこと)
温度:-10~40℃、
湿度:10~85% RH(結露しないこと)
温度:0~40℃、
湿度:35~85% RH(結露しないこと)
温度:0~55℃、
湿度:25~85% RH(結露しないこと)
耐電圧
AC1500V 1分間
(電源部・出力部 共)
AC1500V 1分間
(電源部・出力部 共)
AC1800V 1秒間
(電源部・出力部 共)
AC1500V 1分間
(電源部・出力部 共)
耐ノイズ
パルス幅50nS、
1000nSで1500V
パルス幅50nS、
1000nSで1500V
パルス幅50nS、
1μSで1200V以上
パルス幅100ns、
1μsで1500V
補助出力(外部エラーポート)
-
-
AC250V 3A
AC250V 3A(抵抗負荷)
防塵・防水機能
JIS 保護等級 IP54 相当
(ただし電源ケーブル引き出し部,負荷ケーブル引き出し部,熱電対コネクタ部は除く)
JIS 保護等級 IP54 相当
(ただし電源ケーブル引き出し部,負荷ケーブル引き出し部,熱電対コネクタ部は除く)
-
-
設定/計測温度同時表示機能
○
○
○
○
モニター温度表示機能
-
-
○
-
タイマー機能
-
-
monoOne-120T
-
過昇温防止機能
○
○
○
○
ロック機能
○
○
○
○
エラー表示機能
アラーム
アラーム
表示灯
表示灯
アラーム警報機能
○
○
○
○
センサー異常検出機能
○
○
○
○
ヒーター断線警報機能
-
-
○
○
内部リレー異常検出機能
○
○
-
-
自動排熱機能
-
-
-
○
DINレール対応
○
○
○
-
5段階スタンド対応
-
-
○
-
RoHS対応
○
○
○
○
寸法
165(縦)×70(横)×35(奥行)mm
※突起,取付金具部を除く
165(縦)×70(横)×35(奥行)mm
※突起,取付金具部を除く
165(縦)×110(横)×85(奥行)mm
※突起・取付金具部を除く
220(縦)×220(横)×220(奥行)mm
※突起・取付金具部を除く
付属センサー
熱電対(K) Φ3.2x100L リード線2m付
熱電対(K) Φ3.2x100L リード線2m付
-
-
重さ
600g
600g
1.3kg
6kg
取り付け
壁掛け/DINレール(オプション)
壁掛け/DINレール(オプション)
卓上/壁掛け/DINレール(オプション)
卓上
保証期間
ご購入から1年間
ご購入から1年間
ご購入から5年間
ご購入から1年間
価格(税込)
*内税10%
40,700円
40,700円
- monoOne-120
- 51,700円 タイマーなし
- monoOne-120T
- 53,900円 タイマー付
217,800円
その他オプション販売
DINレール取付板:1,760円
DINレール取付板:1,760円
DINレール取付板:880円
5段階調節スタンド:2,200円
英文マニュアル:3,300円
-
在庫
あり
あり
あり
あり
商品名 | ||||
---|---|---|---|---|
入力センサー | 熱電対(K) | 熱電対(K) |
|
|
電源電圧 | AC85V~250V(単相) 50/60Hz |
AC85V~125V(単相) 50/60Hz |
AC90~240V(単相) 50/60Hz |
AC100V~240V(単相/三相) 50/60Hz |
出力形式 | リレー | リレー | SSR (無接点) 電圧出力 <出力電圧は、電源電圧に依存> |
SSR (無接点) 電圧出力 <出力電圧は、電源電圧に依存> |
出力定格 |
0.1A~12A(抵抗負荷) |
1mA~0.5A(抵抗負荷) |
15A 以下 ※ SSR 出力のため、若干の漏れ電流があります。電流値0.2A 以下の場合はご連絡ください。 |
30A 以下 |
制御方式 | ON/OFF制御 | ON/OFF制御 |
|
|
表示範囲 | -199~999℃ | -199~999℃ |
測定温度: 7セグメント赤色LED 文字高14.3mm |
|
指示精度(センサーの精度は含まない) | ±2℃(-199℃~700℃), ±4℃(+700℃~+999℃) |
±2℃(-199℃~700℃), ±4℃(+700℃~+999℃) |
||
サンプリング周期 | 0.1 秒 | 0.1 秒 | 0.5 秒 | 0.25 秒 |
短絡保護 | 20Aヒューズ内蔵 (ユーザーによる交換不可) |
20Aヒューズ内蔵 (ユーザーによる交換不可) |
20A ヒューズ内蔵 (ユーザーによる交換不可) |
ノーヒューズ遮断器 |
消費電力 | 4VA 以下 | 4VA 以下 | 10VA 以下 | 25VA 以下 |
許容周囲条件 | 温度:-10~40℃、 湿度:10~85% RH(結露しないこと) |
温度:-10~40℃、 湿度:10~85% RH(結露しないこと) |
温度:0~40℃、 湿度:35~85% RH(結露しないこと) |
温度:0~55℃、 湿度:25~85% RH(結露しないこと) |
耐電圧 | AC1500V 1分間 (電源部・出力部 共) |
AC1500V 1分間 (電源部・出力部 共) |
AC1800V 1秒間 (電源部・出力部 共) |
AC1500V 1分間 (電源部・出力部 共) |
耐ノイズ | パルス幅50nS、 1000nSで1500V |
パルス幅50nS、 1000nSで1500V |
パルス幅50nS、 1μSで1200V以上 |
パルス幅100ns、 1μsで1500V |
補助出力(外部エラーポート) | - | - | AC250V 3A | AC250V 3A(抵抗負荷) |
防塵・防水機能 | JIS 保護等級 IP54 相当 (ただし電源ケーブル引き出し部,負荷ケーブル引き出し部,熱電対コネクタ部は除く) |
JIS 保護等級 IP54 相当 (ただし電源ケーブル引き出し部,負荷ケーブル引き出し部,熱電対コネクタ部は除く) |
- | - |
設定/計測温度同時表示機能 | ○ | ○ | ○ | ○ |
モニター温度表示機能 | - | - | ○ | - |
タイマー機能 | - | - | monoOne-120T | - |
過昇温防止機能 | ○ | ○ | ○ | ○ |
ロック機能 | ○ | ○ | ○ | ○ |
エラー表示機能 | アラーム | アラーム | 表示灯 | 表示灯 |
アラーム警報機能 | ○ | ○ | ○ | ○ |
センサー異常検出機能 | ○ | ○ | ○ | ○ |
ヒーター断線警報機能 | - | - | ○ | ○ |
内部リレー異常検出機能 | ○ | ○ | - | - |
自動排熱機能 | - | - | - | ○ |
DINレール対応 | ○ | ○ | ○ | - |
5段階スタンド対応 | - | - | ○ | - |
RoHS対応 | ○ | ○ | ○ | ○ |
寸法 | 165(縦)×70(横)×35(奥行)mm ※突起,取付金具部を除く |
165(縦)×70(横)×35(奥行)mm ※突起,取付金具部を除く |
165(縦)×110(横)×85(奥行)mm ※突起・取付金具部を除く |
220(縦)×220(横)×220(奥行)mm ※突起・取付金具部を除く |
付属センサー | 熱電対(K) Φ3.2x100L リード線2m付 | 熱電対(K) Φ3.2x100L リード線2m付 | - | - |
重さ | 600g | 600g | 1.3kg | 6kg |
取り付け | 壁掛け/DINレール(オプション) | 壁掛け/DINレール(オプション) | 卓上/壁掛け/DINレール(オプション) | 卓上 |
保証期間 | ご購入から1年間 | ご購入から1年間 | ご購入から5年間 | ご購入から1年間 |
価格(税込) *内税10% |
40,700円 | 40,700円 |
|
217,800円 |
その他オプション販売 | DINレール取付板:1,760円 | DINレール取付板:1,760円 | DINレール取付板:880円 5段階調節スタンド:2,200円 英文マニュアル:3,300円 |
- |
在庫 | あり | あり | あり | あり |
