熱拡散シート
- 即納品
- 耐熱130℃
- RoHS2適合品
耐熱温度130℃の熱拡散に適した放熱シートです。
背面に粘着剤がついているため、対象物に簡単に貼り付けできます。非常に薄く、小型電子機器などの放熱対策や均熱化にオススメです。
製品の仕様
型式仕様一覧
| 在庫品 | 製品コード | 熱伝導率：面方向 （光交流法）※1 (W/m•k) |
熱伝導率:厚み方向 （周期加熱法）※1 (W/m・k) |
アルミ箔厚み (mm) |
粘着層厚み (mm) |
幅 (mm) |
長さ (m) |
|---|---|---|---|---|---|---|---|
| ● | AL-50-50HD | 152 | 1.4 | 0.05±0.005 | 0.02±0.003 | 50 | 50 |
※その他のサイズはお問合せください。
※1 熱伝導率（面、厚み方向）の数値は測定値であり、保証値ではありません。
※公差：幅士0.1.長さ+500-0

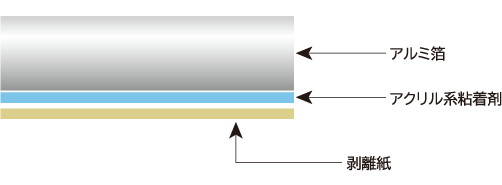

| 構成 |
|
|---|---|
| 製品総厚み（mm） | 0.07±0.01 |
| 粘着力（N/25mm） | 10以上 |
| 耐熱性（℃） | -40〜130 |
| 熱伝導率： 面方向（光交流法）※1 （W/m・k） |
152 |
| 熱伝導率： 厚み方向（周期加熱法）※11 （W/m・k） |
1.4 |
| アルミ箔厚み（mm） | 0.05±0.005 |
| 粘着層厚み（mm） | 0.02±0.003 |
| 幅（mm） | 50 |
| 長さ（mm） | 50 |

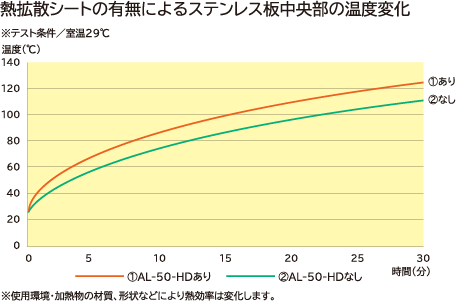

| 熱拡散シートの有無によるステンレス板中央部分の温度変化 |
※ステンレス板（厚み：3mm、サイズ：150×150mm）上にシリコンコードヒーター（SC100-50-1000）を乗せ、帯状に熱拡散シート（AL-50-50-HD）を設置。ヒーターに接しないステンレス板中央部の①②部分の温度を測定。 |
※その他のサイズはお問い合わせください。
※1 熱伝導率（面、厚み方向）の数値は測定値であり、保証値ではありません。
※公差：幅±0.1、長さ+500-0
