製品の特徴
多くの企業・教育・研究機関が当社のヒーターを選ぶには理由があります。
それは、シリコンラバーヒーターに特化した製造メーカーだからです。
1枚から大量生産まで、貴社のモノづくりをお手伝いいたします。

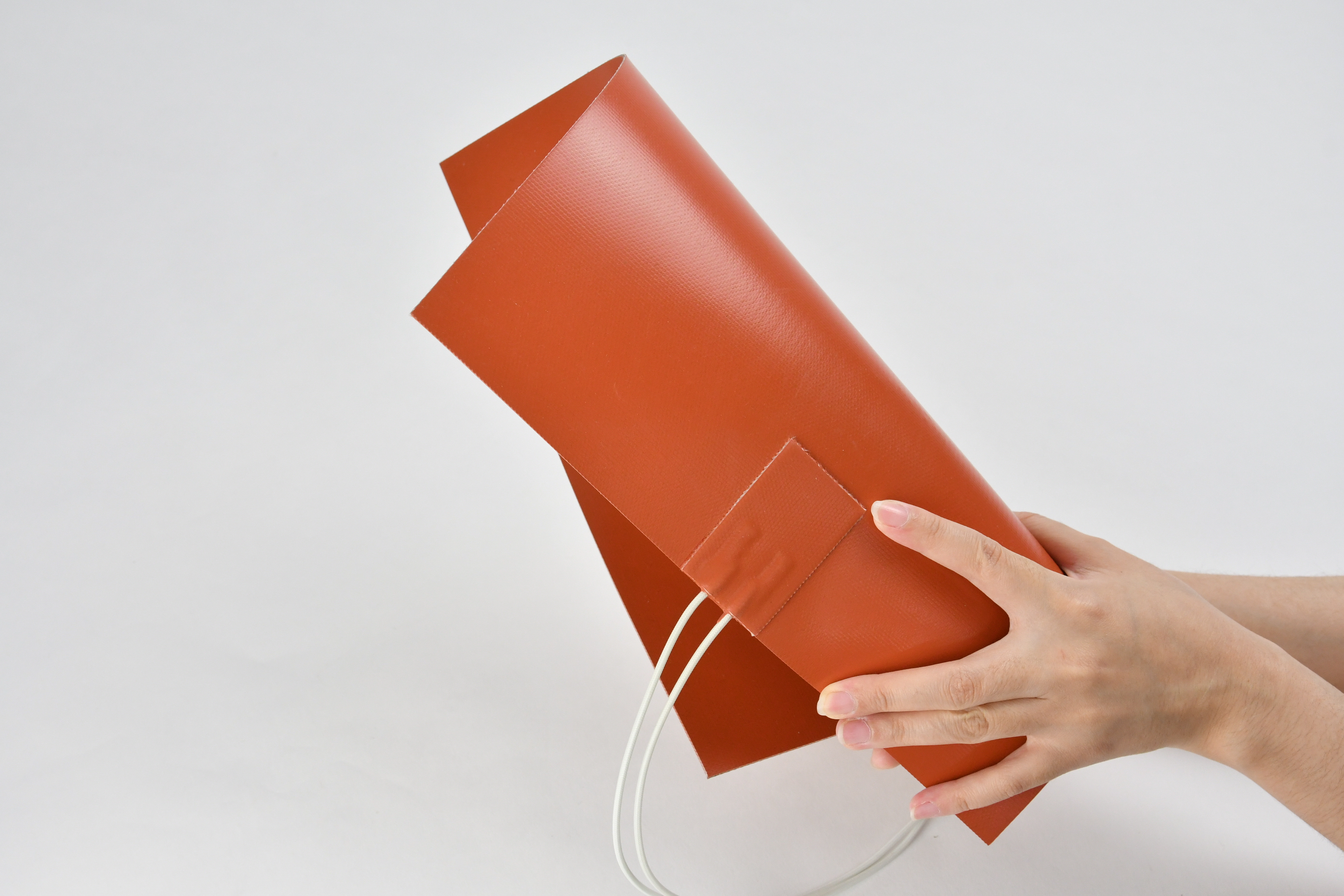

フレキシブル
シリコンラバーヒーターは金属ヒーターにないフレキシブルな面状発熱体です。
- ガラスクロスにカレンダー加工した2枚のシリコンシート間に抵抗線をパターン化させた構造です。
- 柔軟性に優れ曲面、円筒などの被加熱物にジャストフィットさせることができます。
- 標準厚さ1.5mmと薄いシート状ですので熱応答性にすぐれています。
高耐久性
シリコンラバーヒーターは連続200℃(又は260℃)においても高寿命にてご使用できます。
- シリコンラバーヒーターは、耐熱性電気絶縁性をもっておりますがヒーターの自己温度制御機能はありませんので高電力密度のご使用時には必ずヒーターの温度制御を行ってください。
※デジタル温度コントローラ「monooneシリーズ」がおすすめです。
1枚から製作
設計費・型代は頂いておりません。
- シリコンラバーヒーターは、アメリカのNASAが1965年ごろ開発し、現在では、日本のあらゆる業界に精密ヒーター部品として、あるいは設備用として、ご使用いただいております。
- シリコンラバーヒーターは、特殊製法によって1枚からのご注文でも短期間にて製作できます。
自由設計
求められる技術に融合し、自由形状設計で製作できます。
- 簡単なイラスト、マンガ、図面などがあれば円形、異形、穴開きなど被加熱物の形状に合わせて設計いたします。
- 数Vから240Vまで各種電圧で設計いたします。

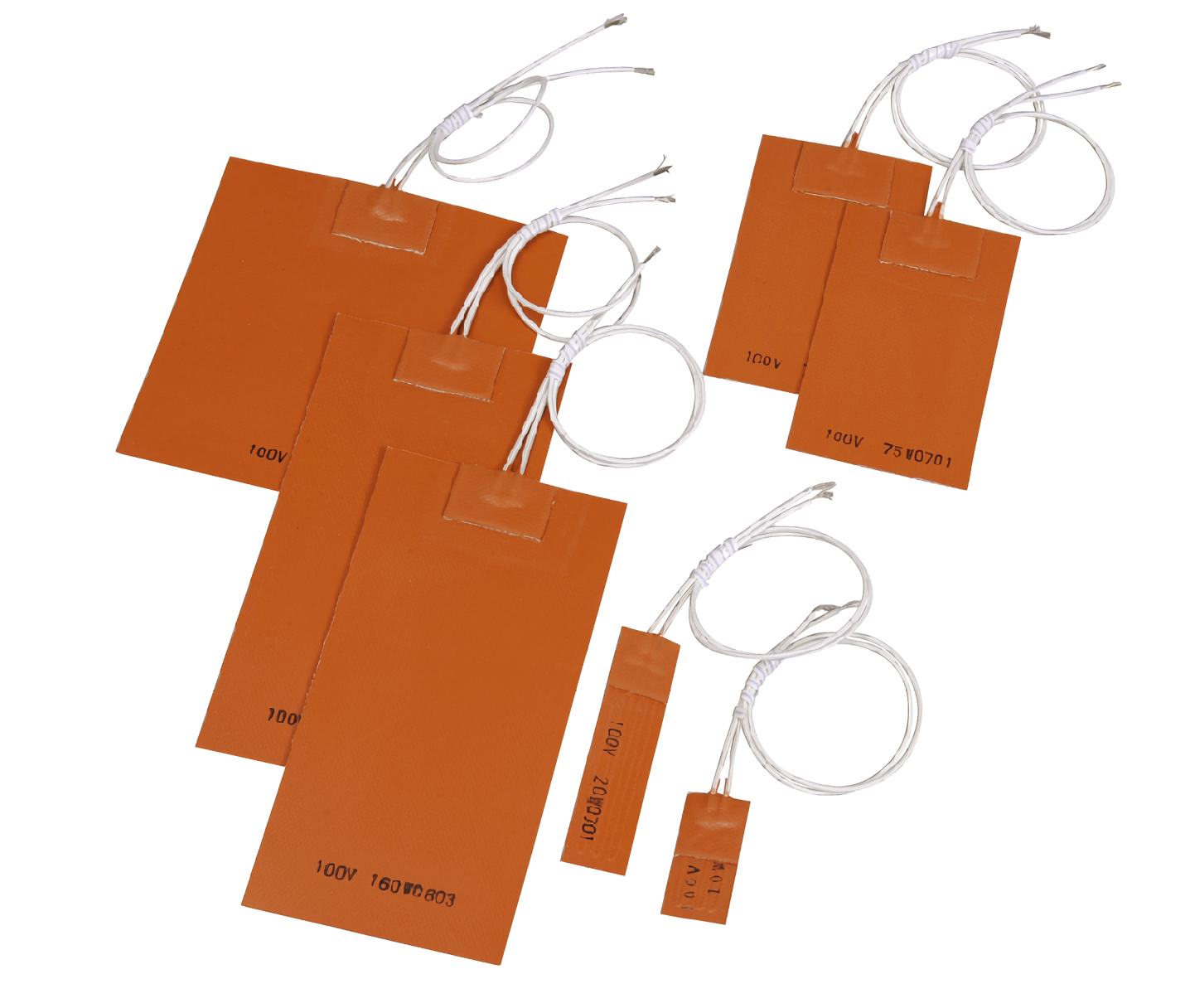

概要
シリコンラバーヒーターは、金属ヒーターにはない、フレキシブルな面状発熱体です。連続200℃で高寿命、自由に設計できることから、各産業分野で多く使われております。
特徴
- 面状発熱体
- ガラスクロスカレンダー加工シート採用
- 自由な形状で設計できます
- 円、異形、穴あり、R加工できます
- 優れた熱応答性
- 1.5mmという薄さ
- どんなものにもジャストフィット
- ヒーターなのに柔らかな素材
ご注意
- ヒーターを大気中で空焼きしないでください。発火等の恐れがあります。ヒーター取付け面に対して浮いている場合も同様です。
- ヒーターを金属板と被加熱物で挟みこむ際は、リード線が金属板に接触しないようにしてください。
- 蒸気、水中、腐食性ガス等の雰囲気中では使用できません。
- ヒーターに穴をあける等の加工は出来ません。また、ラバーに傷がついてしまった際は使用できません。
- 定格電圧(V)以上での使用はしないでください。
- ヒーターを被加熱物から外す際は必ず電源を切ってください。また、電源を切った後のヒーターには、すぐに触れないでください。
- 被加熱物とヒーター間のすき間が大きいと異常昇温します。ヒーター固定には十分注意が必要です。
製品の仕様
基本構造 |
上下2枚のシリコンゴムシートの間に抵抗エレメントを配し、内部エアーを除去した後に圧縮プレスし、薄いシート状に一体化した構造となっております。 |
||||||
---|---|---|---|---|---|---|---|
取付方法 |
|
||||||
仕様 |
UL対応の場合は、弊社営業部までご連絡下さい |
||||||
電力密度 | 制御温度により異なりますが、一般的に0.8W/cm2以下が最適です。 |
||||||
温度制御 |
|
||||||
空気中における表面温度 |
|
追加オプション
シリコンラバーヒーターのリード線を延長したり、熱電対を追加加工することができます。
※熱電対はフッ素樹脂被覆の TH-8181 シリーズとなります。
リード線を追加する場合
型番の末尾に「-L(長さ)」が付きます。

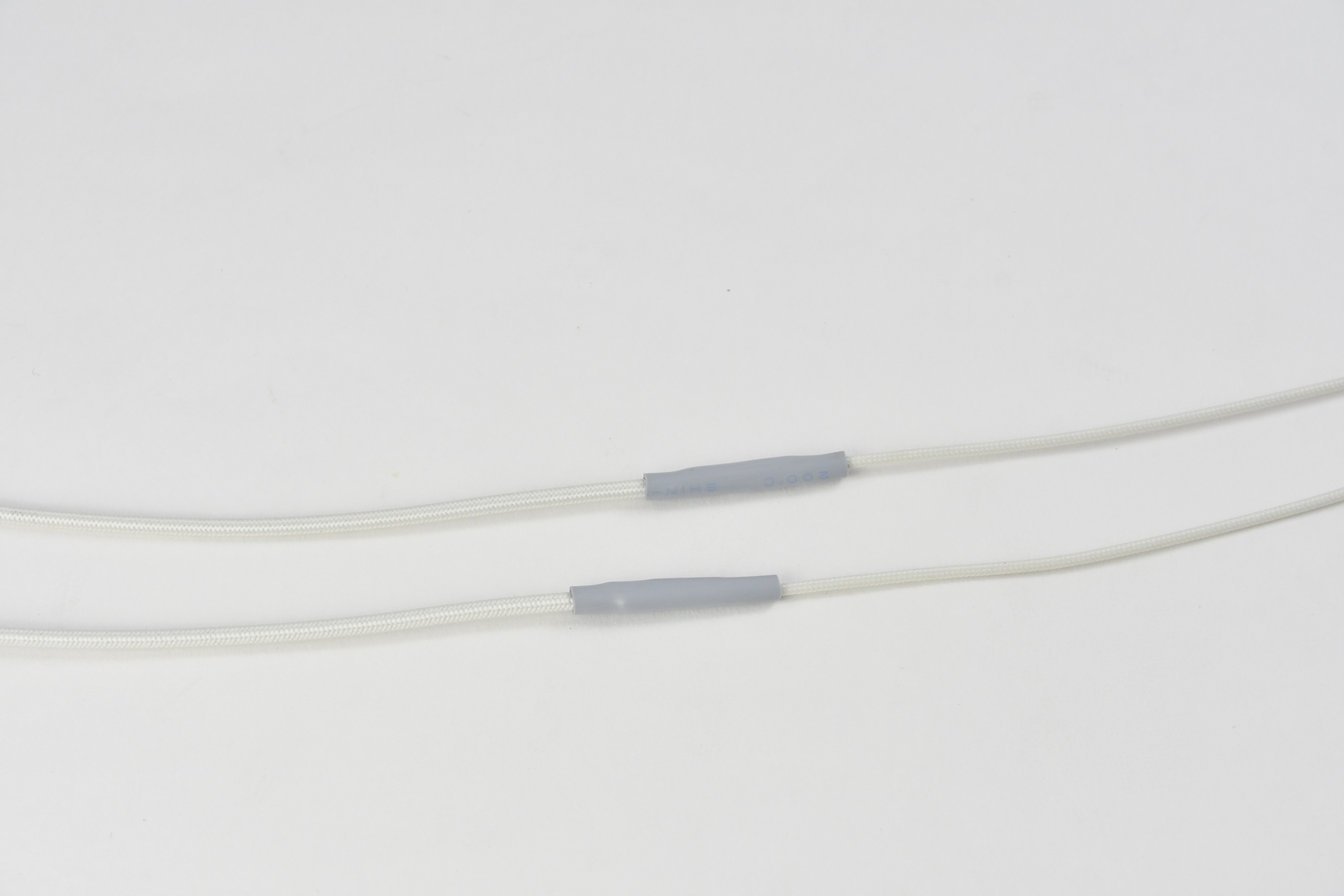

※延長は圧縮端子で行い、さらに硝子テープを巻いた上からシリコン収縮チューブを被せます。
リード線延長料金
長さ(m) | L1 | L3 | L5 | L10 |
---|---|---|---|---|
価格(税別) | 2,500 | 3,500 | 4,500 | 7,000 |
オプションを付けた場合の型式例
例)シリコンラバーヒーターのリード線を3mに延長した場合
SR100-20-25-100-L3
(4,600円 + 3,500円 = 合計 8,100円)

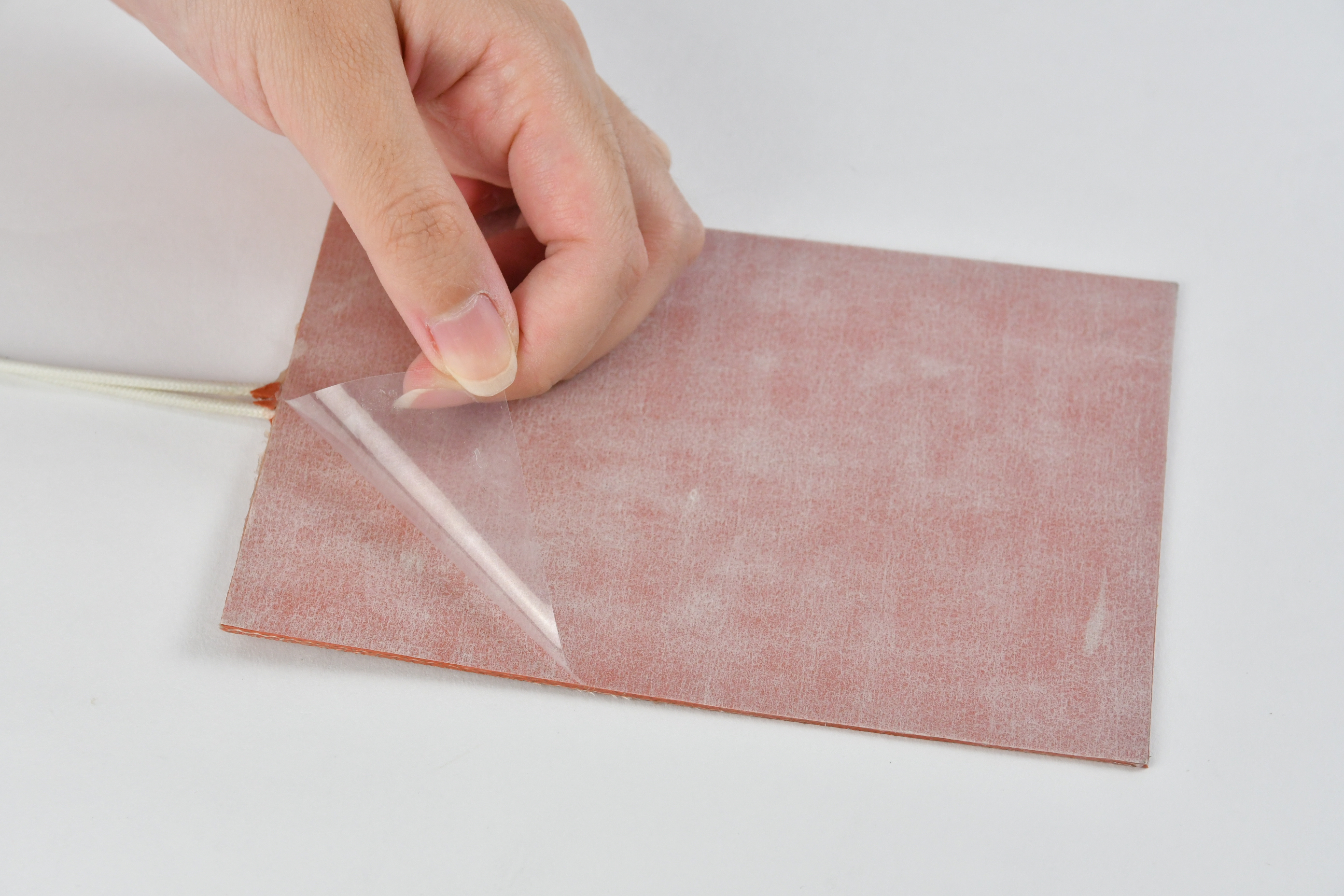

例)両面テープ付きシリコンラバーヒーターのリード線を3mに延長した場合
SR100-20-25-100-P-L3
(6,800円 + 3,500円 = 合計10,300円)

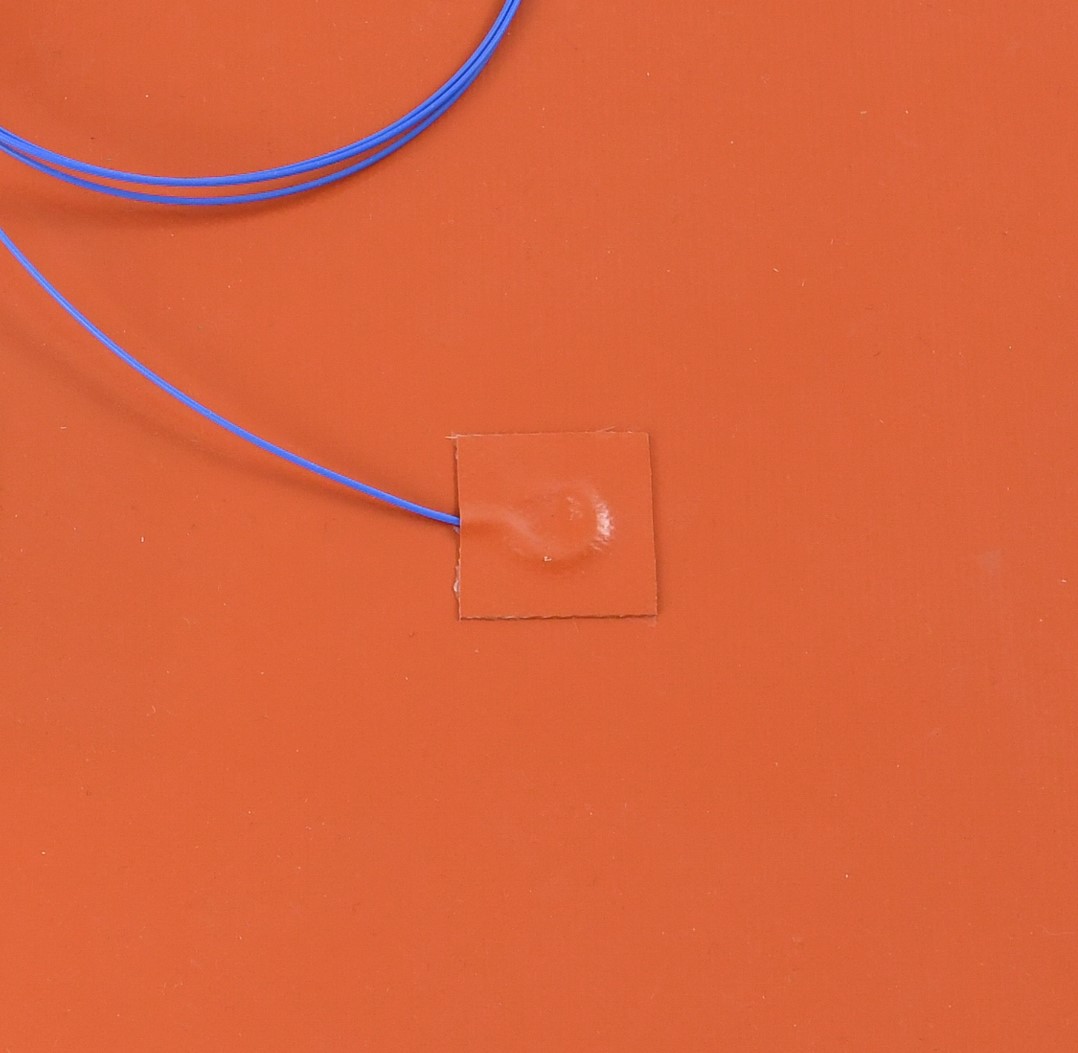

熱電対を追加する場合
型番の末尾に「-K(長さ) 」が付きます。
※熱電対を追加加工する場合、同時にリード線も延長となります。
熱電対Kタイプ(テフロン被覆)追加料金
長さ(m) | K1 | K3 | K5 | K10 |
---|---|---|---|---|
価格(税別) | 6,000 | 8,000 | 10,000 | 14,500 |
オプションを付けた場合の型式例

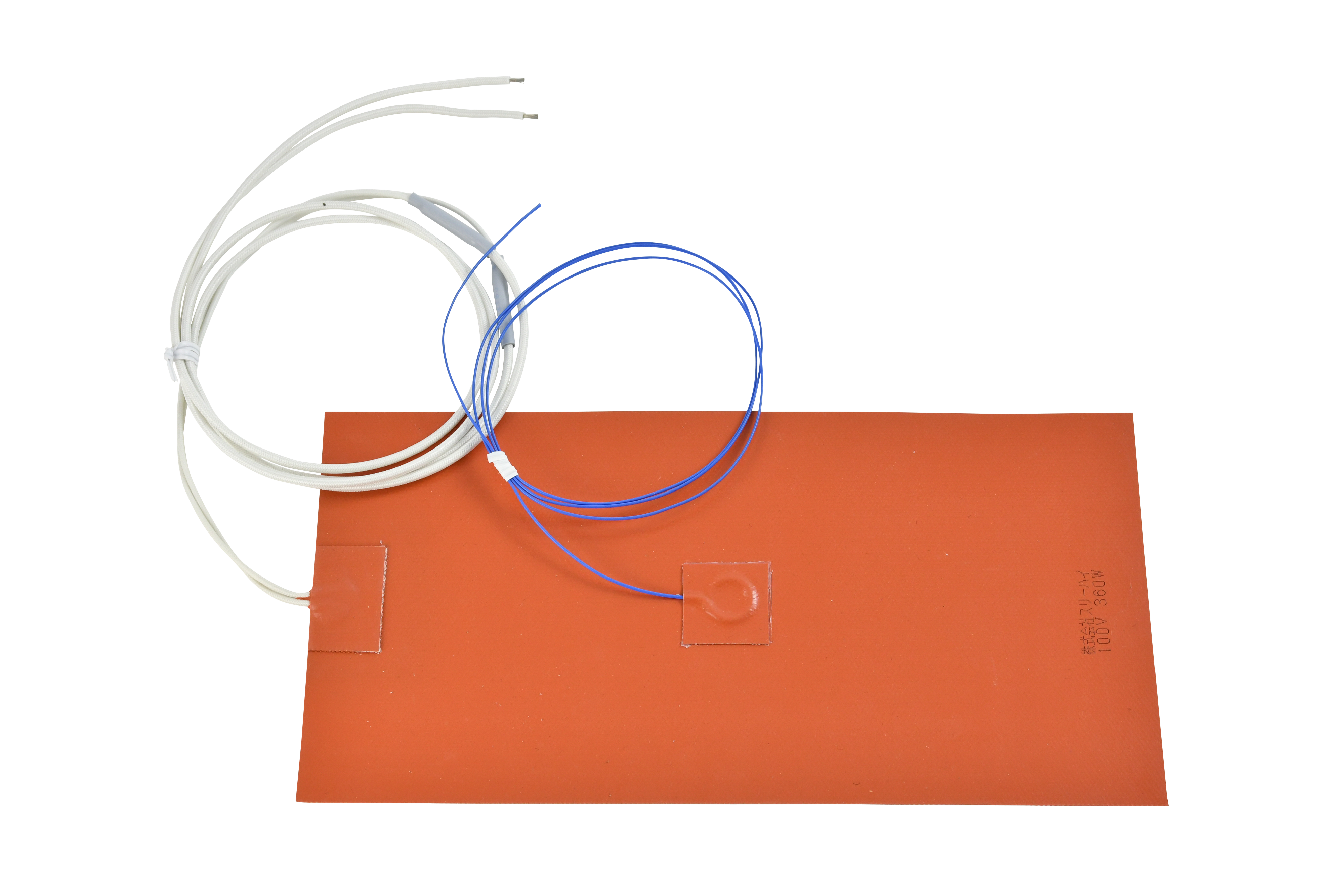

例)シリコンラバーヒーターに熱電対3mを延長した場合(自動的にリード線も延長となります。)
SR100-20-25-100-K3
(4,600円 + 8,000円 = 合計 12,600円)
例)両面テープ付きシリコンラバーヒーターに熱電対3mを延長した場合(自動的にリード線も延長となります。)
SR100-20-25-100-P-K3
(6,800円 + 8,000円 = 合計 14,800円)
よくあるご質問
可能です。
200V以上でも数Vにも対応しております。設計できるかどうか判定する必要がございますので、お問い合わせください。
可能です。
多くのお客様は1枚からのご検討です。もちろん量産にも対応しております。
可能です。
配管径や配管長、目的(凍結防止、加熱)により最適なヒーター、断熱材をご提案しております。詳細はお問い合わせください。
クリーンルームで使用したいのですが、対応しているものはありますか?
クリーンルーム対応の製品も扱っております。詳細はお問い合わせください。
ガラス繊維強化シリコンゴムシートとなっております。ゴムといっても伸縮するものではありません。
ヒーターの上(外側)から断熱材を取り付けようと考えています。何か注意することはありますか?
断熱材を取り付けたい場合、放熱を防ぐため一定の断熱効果はありますが、ヒーター表面温度が上昇することになり、ヒーター耐熱温度を超える可能性があります。必ず過昇温防止装置や温度調節器(温度コントローラ)などを使用して適切な温度管理を行ってください。
シリコンラバーヒーターはどのくらいの時間(スピード)で温かくなりますか?
ヒーターには電力密度(ワット密度)という考え方があります。単位面積(cm2)あたり何Wいれるかによって異なります。
例えば、100V 50W 100mm x 100mmのワット密度は、0.5W/cm2となります。
詳細はシリコンラバーヒーターのグラフをご覧ください。
電圧が不安定な環境でヒーターを使用することは可能でしょうか?
もともとヒーターの電圧、容量にもよりますが変動しても問題ない場合があります。変動幅にもよりますので、お問い合わせください。
まず被加熱物の状態を確認してください。
明らかに状態が異常であれば使用を中止してください。
問題がないようであればヒーターに含有されている不純物が燃焼されたため起こったものです。不純物がなくなれば匂いはなくなります。
お客様の環境、使用状況、またヒーターの設計によって大きく異なりますので一概には申し上げられませんが、長くお使いいただくためのアドバイスはさせていただいております。詳細はお問い合わせください。
シリコンラバーヒーターに表、裏はありますか?また同じように発熱しますか?
弊社ではリード線電極面を「オモテ」、その裏面を「ウラ」と呼んでおります。
両面とも同じ発熱をします。
ホームセンターで両面テープを購入しましたが、うまくつきません。なぜですか?
ご指定がなければ、被覆はシリコンゴム線となります。芯線材質はニッケル線(Ni線)もしくはニッケルめっき線(NA線)です。
ULタイプをご希望の場合、 ニッケルメッキ線(NA線)となります。現在、順次ニッケルメッキ線に切り替えております。
温度調節器(温度コントローラ)としてはどんなものをおすすめしていますか?
大きく分けて、アナログ式(ラフな温度管理向き)、デジタル式(精度の高い温度管理向き)がございます。弊社では、低価格デジタル式「monoon-120/T」「monoOne-200/T」(モノワン)をお勧めしております。
ヒーターは自己温度制御するヒーターではございませんので、温度コントローラ(温度調節器) monoOne-120/200シリーズとセンサーを使用し、安全にご使用ください。
温度ヒューズ、バイメタルサーモスタットがございます。またデジタル温度調節器「monoOne-120」(モノワン)には、パラメータ設定で過昇温防止することができます。詳細はお問い合わせください。
被加熱物にヒーターを接着取付したいのですが、何かいい接着剤はありますか?
カスタマーデータとしては残っておりますが、通常はつけておりません。ご希望の場合、注文時にご依頼ください。
1.5mmです。ただし、リード線取り出し部は4~6mmとなります。
購入したのですが、ヒーターが長すぎました。切ったり穴を開けたりしてもいいですか?
ご購入後、切ったり穴を開けたりした時点で断線となりご使用できなくなります。
ヒーターを大気中で空焼きしないでください。発火等の恐れがあります。
ヒーター取付け面に対して浮いている場合も同様です。
ヒーターを金属板と被加熱物で挟みこむ際は、リード線が金属板に接触しないようにしてください。
蒸気、水中、腐食性ガス等の雰囲気中では使用できません。
ヒーターに穴をあける等の加工は出来ません。
また、ラバーに傷がついてしまった際は使用できません。
定格電圧(V)以上での使用はしないでください。
ヒーターを被加熱物から外す際は必ず電源を切ってください。また、電源を切った後のヒーターには、すぐに触れないでください。
被加熱物とヒーター間のすき間が大きいと異常昇温します。
ヒーター固定には十分注意が必要です。
- シリコン耐熱接着剤100gチューブ
- 両面テープ加工(耐熱100℃又は200℃)(ご注意)お客様にて両面テープを貼り付けることは出来ません。
- 焼付加工
円筒ものなどはマジックテープ方式、SUS バンド、フックスプリング方式、スナップボタン方式がございます。
可能であるか確認する必要がございます。お問い合わせください。
ベンガラ色です。
表面がガラスクロスのため、水中、水のかかる場所、高湿気環境では絶対に使用しないでください。
水中では絶対に使用しないでください。
自由に変えられます。ご注文時にご指示ください。但し、電圧、ワット数によっては、製作できない場合もあります。
フレキシブルな面状ヒーターですが、折り曲げることにより発熱線が断線する場合がございます。
市場価格を日々調査しております。お客様に少しでもお安くお届けできるよう心がけております。
連続使用で200℃、260℃がございます。(ガラス繊維強化シリコンゴムシートの耐熱温度ですので、ヒーターワット数によってはそれ以上の温度になる場合もございます。)
通常は2~2.5週間いただいております。在庫品もございますのでお問合せください。
納品日より1年間とさせていただいております。但し、弊社の責任でない場合、その限りではありません。
