製品の特徴
白金測温抵抗体の原理
「白金測温抵抗体」は、金属の電気抵抗が温度変化に対して変化する性質を利用した「測温抵抗体」の一種で、温度特性が良好で経時変化が少ない白金（Pt）を測温素子に用いたセンサです。
「白金測温抵抗体」（測温抵抗体と略す場合もある）を用いた制御機器や計測器等の仕様書を読むと入力欄などに「Pt100」，「JPt100」と記載されています。
「Pt」は、白金（プラチナ）を意味し、「100」は、温度0℃ 時の抵抗値が「100Ω」である事に由来しています。現JIS（C1604-1997）ではPt（新JIS）を規定し、国内では使用の多いJPt（旧JIS）を廃止としています。しかし、まだどちらも多く使用されており、PtとJPtは特性が異なるため、温度調節器本体の入力仕様と一致させる必要があります。
一般に白金測温抵抗体は、熱電対に比較して低温測定に使用され精度も良くなります。しかし、速い応答性が要求される場合や表面および微小箇所の測定には不向きです。
それは、白金測温抵抗体が抵抗素子として少なからず体積を持つため熱平衡に達するまでの時間が熱電対式温度センサに比べ長いためです。
被覆熱電対線についての安全上のご注意
安全にお使い頂くためにお読みになり、必ずお守りください。
...この警告を無視して誤った取り扱いをされますと人が死亡・重傷を負う可能性が想定されます。
- 被覆熱電対線は電線ではありません。一般の配線に使用しないでください。感電、漏電、火災の原因になります。導体に抵抗値の高い特殊な金属を使用している被覆熱電対線は、電気用軟銅線を導体とする一般の電線と同じような電流を流すと過電流になり、漏電、火災の恐れがあります。
...この警告を無視して誤った取り扱いをされますと傷害または物的損害の発生が想定されます。
- 繰り返しの屈曲、ねじれ、引っ張り、磨耗、振動を受ける用途には使用しないでください。断線や絶縁体劣化の原因になります。被覆熱電対線は固定配線用ですので、繰り返しの屈曲、ねじれ、引っ張り、磨耗、振動に耐えられません。断線、絶縁体の損傷や劣化の恐れがあります。
- 水のかかる場所・多湿の場所では使用しないでください。漏電、短絡の原因になります。ガラス繊維やシリカガラス繊維やセラミック繊維による編組絶縁や横巻絶縁は、防水構造ではありませんので漏電や短絡の恐れがあります。 PTFEテープ巻、ポリイミドテープ巻やマイカテープ巻等のテープ巻絶縁は、防水構造ではありませんので漏電や短絡の恐れがあります。 記載の内容は予告なく変更することがあります。
よくあるご質問
可能です。
多くのお客様は1点からのご検討です。もちろん量産にも対応しております。
温度調節器（温度コントローラ）としてはどんなものをおすすめしていますか？
大きく分けて、アナログ式（ラフな温度管理向き）、デジタル式（精度の高い温度管理向き）がございます。弊社では、低価格デジタル式「monoOne®+B」、「monoOne®-120/T」(モノワン®)をお勧めしております。
カスタマーデータとしては残っておりますが、通常はつけておりません。ご希望の場合、注文時にご依頼ください。
お問い合わせください。 修理可能かどうか状況の確認をいたします。
市場価格を日々調査しております。お客様に少しでもお安くお届けできるよう心がけております。
納品日より1年間とさせていただいております。但し、弊社の責任でない場合、その限りではありません。

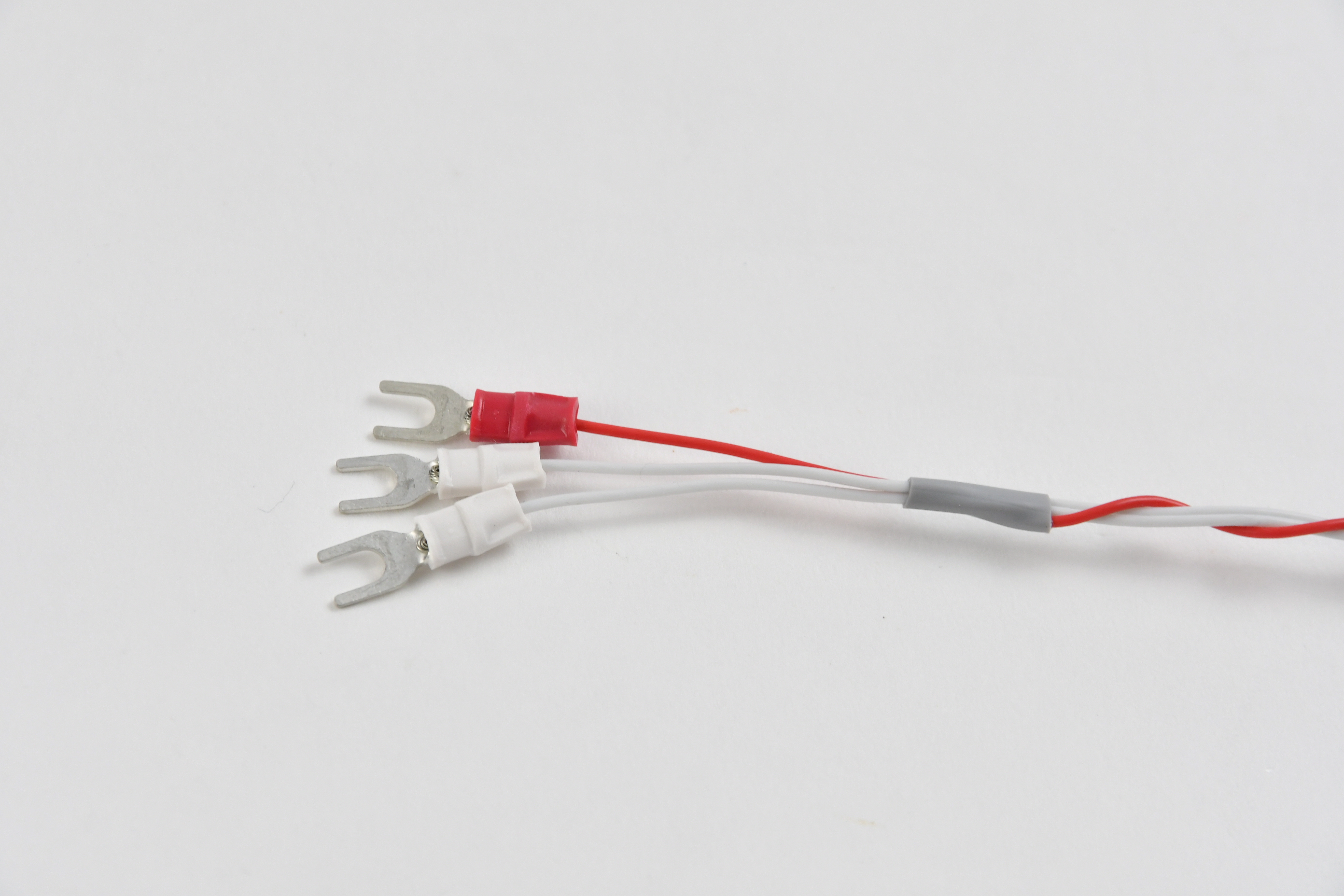

白金測温抵抗体(Pt100Ω)3本線の接続順を誤って接続した場合、どのようなことが起こりますか？
温度が正しく表示されません。
「monoOne®-120」、「monoOne®-200」（モノワン®）に対応しているセンサーの種類を教えてください。
熱電対K,J,T,E,R,S,Bおよび白金測温抵抗体（Pt100）に対応しております。
ご使用できかねます。
真空環境向けに製造されておりませんのでご注意ください。
※真空チャンバーの外部に接続されている配管や容器の測温でしたら可能な場合がございます。ご相談ください。
※配管・真空チャンバー用加熱・保温ヒーター
カタログ記載の「半受注製作品」の納期幅が広いのはなぜですか？
1点ずつのハンドメイド製作品の為、種類や本数、時期によって納期に幅がございます。
カタログ上には、半受注製作品全てにおける標準納期を記載しているため、納期の短いもの長いものが混在し納期の幅が広くなっております。
現在の納期を知りたい方はお問い合わせください。
