白金測温抵抗体 「スティックタイプ」

  • 即納品
  • RoHS適合品

デジタル温度コントローラ monoone-120/200用の別売センサーです。1本から製作可能です。

白金測温抵抗体 「スティックタイプ」

製品の特徴

白金抵抗体の原理

「白金測温抵抗体」は、金属の電気抵抗が温度変化に対して変化する性質を利用した「測温抵抗体」の一種で、温度特性が良好で経時変化が少ない白金(Pt)を測温素子に用いたセンサです。

「白金測温抵抗体」(測温抵抗体と略す場合もある)を用いた制御機器や計測器等の仕様書を読むと入力欄などに「Pt100」,「JPt100」と記載されています。

「Pt」は、白金(プラチナ)を意味し、「100」は、温度0℃ 時の抵抗値が「100Ω」である事に由来しています。現JIS(C1604-1997)ではPt(新JIS)を規定し、国内では使用の多いJPt(旧JIS)を廃止としています。しかし、まだどちらも多く使用されており、PtとJPtは特性が異なるため、温度調節器本体の入力仕様と一致させる必要があります。

一般に白金測温抵抗体は、熱電対に比較して低温測定に使用され精度も良くなります。しかし、速い応答性が要求される場合や表面および微小箇所の測定には不向きです。

それは、白金測温抵抗体が抵抗素子として少なからず体積を持つため熱平衡に達するまでの時間が熱電対式温度センサに比べ長いためです。

製品の仕様

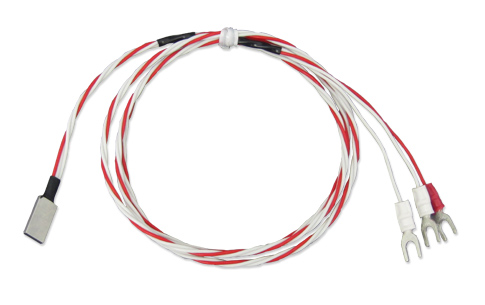

TH-8320

常用温度:200℃、許容差:クラスA、3線式

3導線式

測温抵抗体において、抵抗素子の一端に2本、他端に1本の導線を接続し、リード線延長時の導線抵抗の影響を除くようにする方式。当社の温調器のPtタイプは全てこの方式を採用しています。

リード線延長

延長は3線とも同じ径、材質、長さの導線(熱電対と異なり通常の配線材で可)を用いてください。長さが異なると配線抵抗の補正がうまく行かず値に誤差を生じることがありますので注意ください。配線長は測定器の入力信号源抵抗値以下となる長さで、使用ください。

温度に対する許容差

測温抵抗体において、抵抗素子の一端に2本、他端に1本の導線を接続し、リード線延長時の導線抵抗の影響を除くようにする方式。当社の温調器のPtタイプは全てこの方式を採用しています。

(JIS C 1604-1997)
クラス 許容差
A ±(0.15+0.002|t|)
B ±(0.3+0.005|t|)
  • 許容差とは抵抗素子の示す抵抗値を基準てい公表によって換算した値から測定温度tをひいた値の許容される誤差の最大限度を言う
  • |t|+、-の記号に無関係な温度(℃)で示される測定温度である。
  • クラスAの許容範囲は、2導線式及び650℃を超える測定温度には適用しない。

製品リスト

在庫数 製品コード 価格 規格 備考
15 TH-8320標準在庫 ¥14,000 L(2.0m)

チェックした在庫品

製品を一括でお問い合わせ

よくあるご質問

一つからでも購入できますか?

可能です。
多くのお客様は1枚からのご検討です。もちろん量産にも対応しております。

温度調節器(温度コントローラ)としてはどんなものをおすすめしていますか?

大きく分けて、アナログ式(ラフな温度管理向き)、デジタル式(精度の高い温度管理向き)がございます。弊社では、低価格デジタル式「monoon-100/T」「monoone-200/T」(モノワン)をお勧めしております。

検査成績書はありますか?

カスタマーデータとしては残っておりますが、通常はつけておりません。ご希望の場合、注文時にご依頼ください。

修理は可能ですか?

可能であるか確認する必要がございます。お問い合わせください。

他社に比べて安いのはなぜですか?

市場価格を日々調査しております。お客様に少しでもお安くお届けできるよう心がけております。

納期はどれくらいですか?

基本的には即納品ですが、流動商品ですので納期はお問い合わせいただくのが確実です。

保証期間はありますか?

納品日より1年間とさせていただいております。但し、弊社の責任でない場合、その限りではありません。

「monoone-100」「monoone-120」、「monoone-200」(モノワン)に対応しているセンサーの種類を教えてください。

熱電対K以外にほとんどサポートしております。また白金測温抵抗体(Pt100Ω)にも対応しております。
