透明フィルムヒーター

低抵抗が特長の透明フィルムヒーター

  • 耐熱100℃
  • RoHS2適合品

ヒーター部分の厚みが0.5mm 未満

可視光領域で高い透明性を保ちながら、表面抵抗値約10〜12Ω/sq.の低抵抗を実現。
さらにヒーター部分の厚みが0.5mm 未満と薄く、柔軟性に優れているため、屈曲性が必要な部分の温めにも最適です。

【特徴】
■ 低抵抗 表面抵抗値約10〜12Ω/sq.柔軟性に優れています。
■ 可視光領域で高い透明性<
■ 熱応答性
■ 厚み約 0.1～0.4mm 程度の薄さ
■ 高屈曲性

  • 在庫品
  • 半受注製作品
  • 受注製作品

透明フィルムヒーターのご注文はこちら

2つのご注文方法

ORDER MADE HEATER

1.受注製作品をご希望の方はじめての
ご注文の方も

１つからオーダーメイド。
ご要望を高い精度で実現。

スリーハイの製品の大半はオーダーメイドのカスタマイズ製品です。お客様へのカウンセリングや現場訪問をもとに、1000種類以上あるスリーハイ製品の中から最もご希望に合う製品をご提案しています。

お電話・FAXでのお問い合わせ

0120-972-128
FAXでのお問い合わせ045-590-5571

ウェブからのお問い合わせ

お問い合わせ
ONLINE STORE

2.規格品のご購入をご希望の方即納品は当日12時までの
ご注文で当日出荷

豊富な規格品の在庫を
常にご用意しています。

スリーハイではオーダーメイト製作以外にも規格品の在庫を多数ご用意しております。目的の製品が決まっている方や2度目のご注文の方はオンラインストアからご購入ください。型番からの検索も可能です。

規格製品一覧へ

オンラインストア

2回目以降のご注文の方へ

1点からご注文可能。お客様の温めたい温度、加熱対象、設置環境に合わせて、最適な解決策をご提案いたします。

多くの企業・教育・研究機関が当社を選ぶには理由があります。
それは、必ず現場に赴き、解決策を見つけ出す熱のプロフェッショナルだから。
1点から大量生産まで、あなたの熱の問題を解決するものづくりをお手伝いいたします。

現場に必ず
答えがある。

わたしたちは現場主義で
温度の問題を解決します

製品の特長

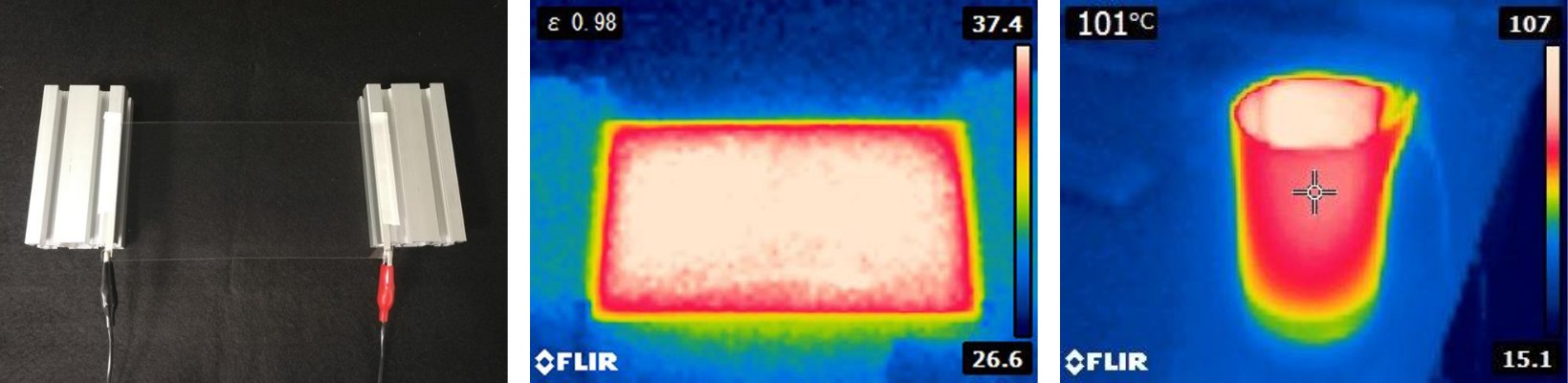

面全体が発熱する透明ヒーター

面全体が発熱する透明ヒーター

ヒーターの活用イメージ

主にヒーターの柔軟性を活かした曲面への使用や、複雑な形状のヒーター、
製品の軽量化・薄型化を目的とした従来ヒーターの代替としての活用が期待できます。

ヒーターの活用イメージ

●結露防止

■ 窓ガラスの結露防止、恒温槽ガラスの結露防止、ショーケースの結露防止、装置除き窓の結露防止

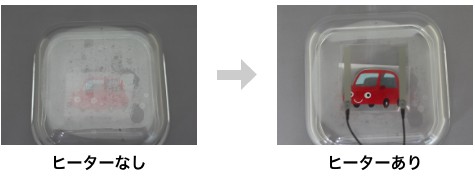

結露防止のイメージ

●凍結対策

■ 屋外監視カメラの着雪防止、寒冷地信号機の着雪防止

●温度低下防止

■ 生化学分野での分析装置用ヒーター、試験管・シリンダーの加熱

温度制御について

透明フィルムヒーター は、耐熱性電気絶縁性を持っていますが、ヒーターの自己温度制御機能はないため、高電力密度のご使用時には必ずヒーターの温度制御を行ってください。

※温度コントローラー「monoOne + B/W・monoOne-120・monoOne-200」
がおすすめです。

製品の仕様

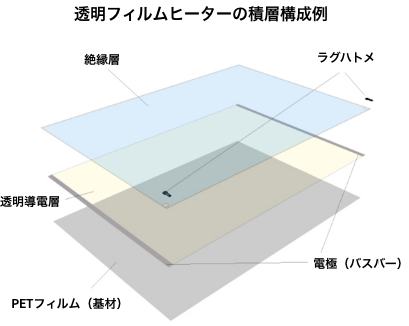

基本構成
拡大
対応可能サイズ 50mm × 50mm〜A3 サイズ程度
※上記以外は要相談
基材 PET50μm又は PET125μm
耐熱温度 PET基材の場合、80〜100℃程度
※絶縁材により異なる
絶縁材（封止材）の種類
  • PET フィルム (粘着剤使用)
  • オーバーコート塗料
  • 強粘着両面テープ(PET 基材 ･セパ付)
  • シリコーン吸着両面テープ(PET 基材 ･セパ付)

※上記以外の仕様も相談可能。
端子間抵抗値 ヒーターの形状により異なる
電力密度

制御温度により異なりますが、一般的に0.8W/cm2以下が最適です。
（電力密度が高すぎますと温度制御がしづらくなりますのでご注意ください）
温度制御
アナログ式 ラフな温度管理向き（0～100℃可変ツマミタイプ、他）
デジタル式

より精度の高い温度管理向き
※デジタル温度コントローラー「monoOne®シリーズ」がおすすめです。
空気中における表面温度
拡大

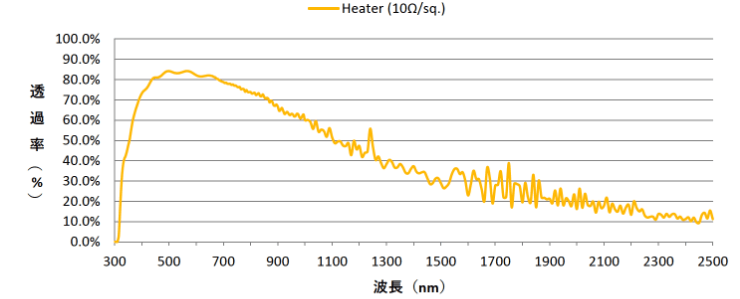

分光特性データ

試験サンプルの積層構成：HC PET ／透明導電層／電極／アクリル系粘着層 HC PET

分光特性データ

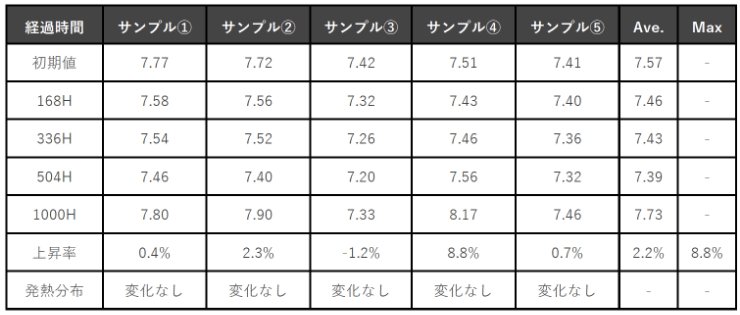

高温高湿環境試験データ

■ 温湿度条件： 85℃ 85% RH × 1,000 時間
■ 測定方法：各経過時間における試験サンプル (n=5) の端子間抵抗値 ( Ω)を測定。
■ 試験サンプル積層構成： HC PET ／透明導電層／電極／アクリル系粘着層 HC PET
■ その他：端子露出部はシリコーンでモールディング加工済み。

高温高湿環境試験データ

低抵抗を維持したまま可視光領域で高い透過率

高温高湿環境下においても高信頼性を保持

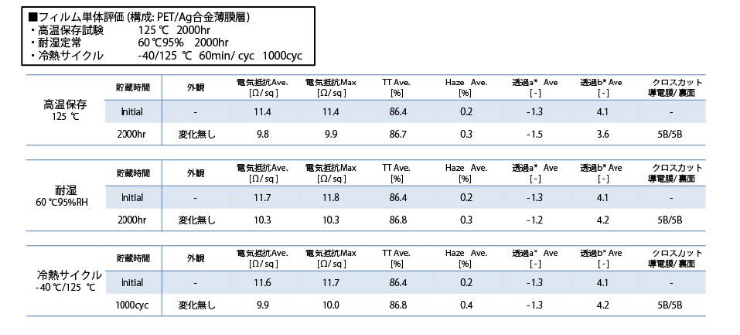

信頼性試験データフィルム単体評価

信頼性試験データフィルム単体評価

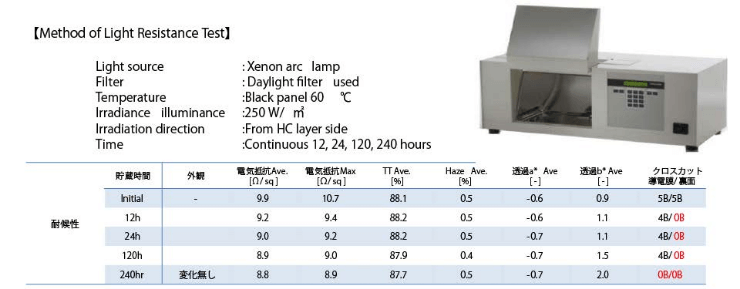

耐候性試験データフィルム単体評価

耐候性試験データフィルム単体評価

Ag合金満膜層は無機膜であるためUVによる変質はありませんが、
基材であるPETフィルム及びHC層は樹脂であるため、変質（劣化、強度低下）のリスクがあります。
そのため、貼り合わせする際にUVカット機能を保有するOCAを使用する等の対策が必要です。

よくあるご質問

もっと見る

ヒーターを安全にお使いいただくには、
ヒーター本体の他に、温度コントローラー・温度センサーが必要です。
