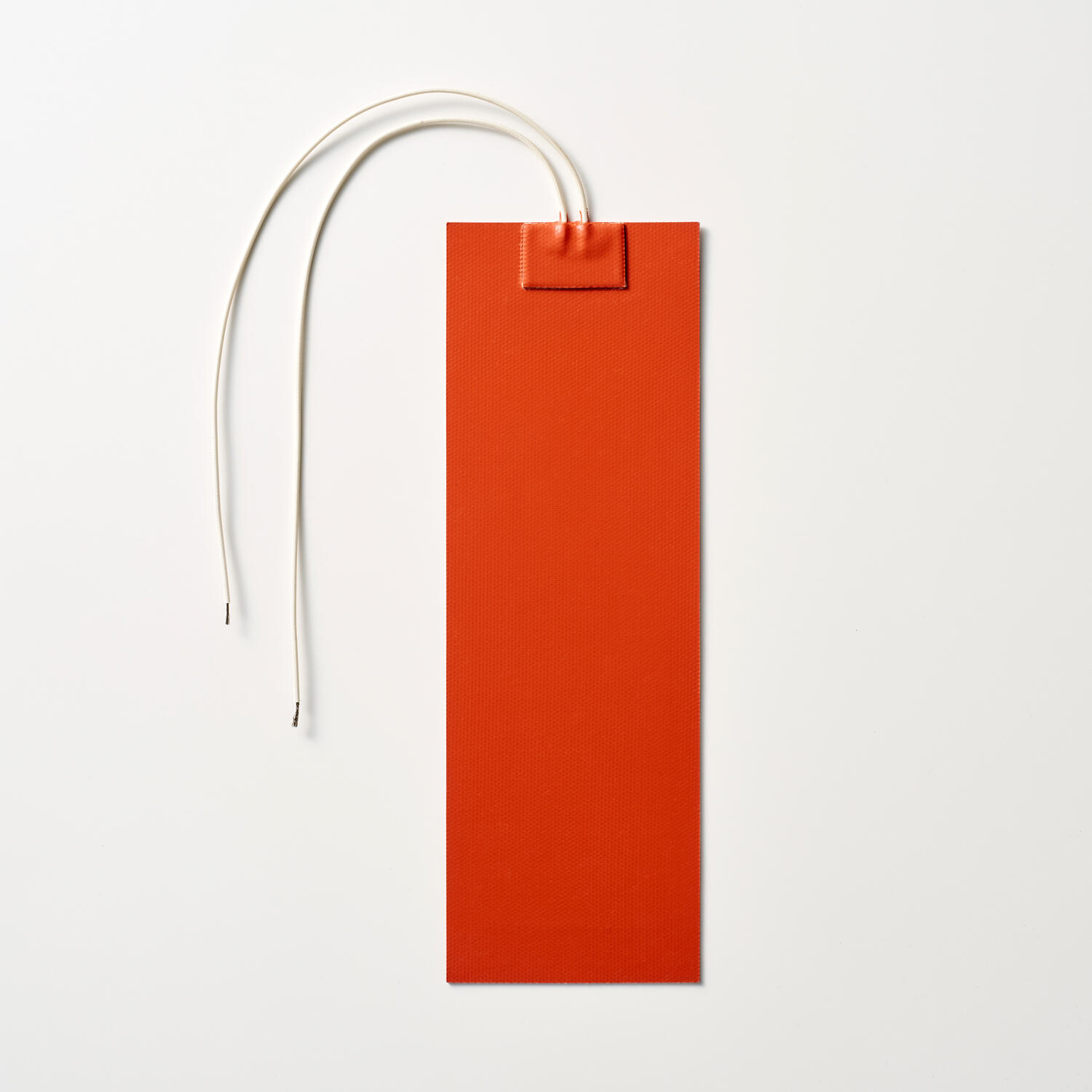

シリコーンラバーヒーター
（標準品）

凍結防止から200℃加熱まで可能な、多用途ヒーター。

即納品から用途に合わせた受注製作まで対応

薄い、柔らかい、1枚からの自由設計。凍結防止から200℃加熱まで可能な、多用途ヒーターです。
急な用途から試作開発用、量産まで即日出荷で対応可能です。様々なオプションと組み合わせることができます。
オプションでリード線の延長、熱電対の取り付け、両面テープ付けもできます。

スリーハイ製品紹介劇場「シリコーンラバーヒーター」

シリコーンラバーヒーター（標準品）のご注文はこちら

2つのご注文方法

1.受注製作品をご希望の方はじめての
ご注文の方も

１つからオーダーメイド。
ご要望を高い精度で実現。

スリーハイの製品の大半はオーダーメイドのカスタマイズ製品です。お客様へのカウンセリングや現場訪問をもとに、1000種類以上あるスリーハイ製品の中から最もご希望に合う製品をご提案しています。

お電話・FAXでのお問い合わせ

0120-972-128

FAXでのお問い合わせ045-590-5571

ウェブからのお問い合わせ

お問い合わせ

2.規格品のご購入をご希望の方即納品は当日12時までの
ご注文で当日出荷

豊富な規格品の在庫を
常にご用意しています。

スリーハイではオーダーメイト製作以外にも規格品の在庫を多数ご用意しております。目的の製品が決まっている方や2度目のご注文の方はオンラインストアからご購入ください。型番からの検索も可能です。

規格製品一覧へ

オンラインストア

2回目以降のご注文の方へ

1点からご注文可能。お客様の温めたい温度、加熱対象、設置環境に合わせて、最適な解決策をご提案いたします。

多くの企業・教育・研究機関が当社を選ぶには理由があります。
それは、必ず現場に赴き、解決策を見つけ出す熱のプロフェッショナルだから。
1点から大量生産まで、あなたの熱の問題を解決するものづくりをお手伝いいたします。

現場に必ず
答えがある。

わたしたちは現場主義で
温度の問題を解決します

製品の特長
製品の仕様
追加オプション
よくあるご質問

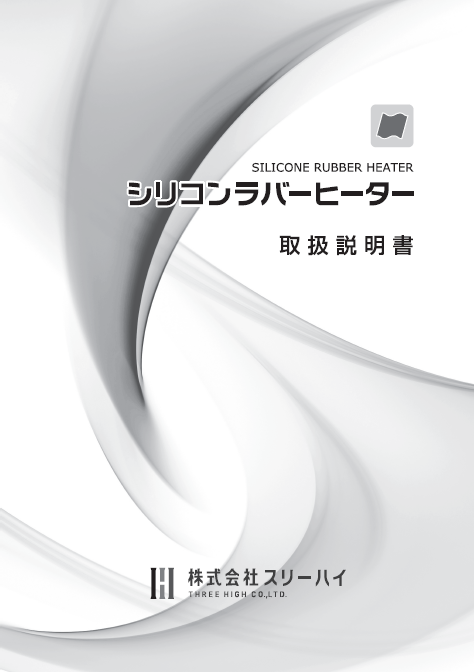

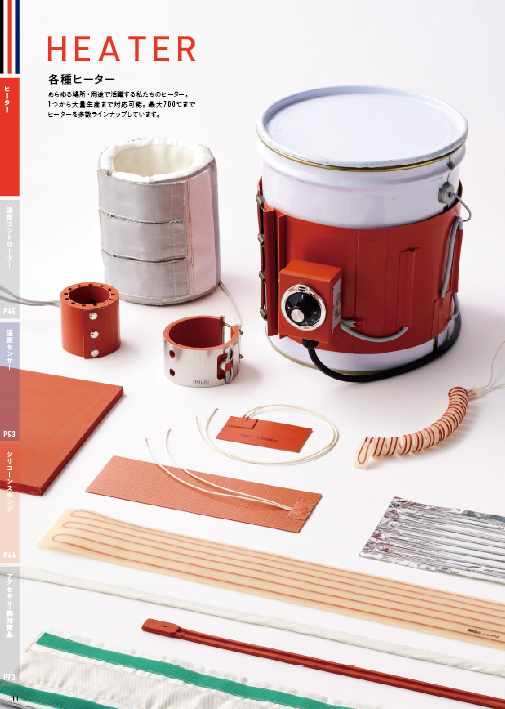

カタログダウンロード

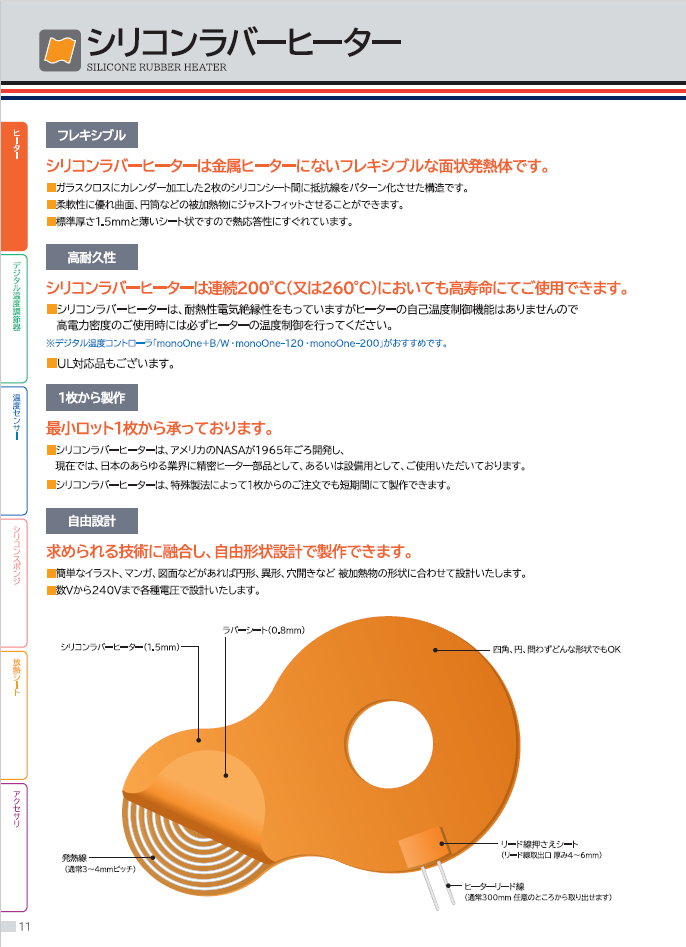

製品の特長

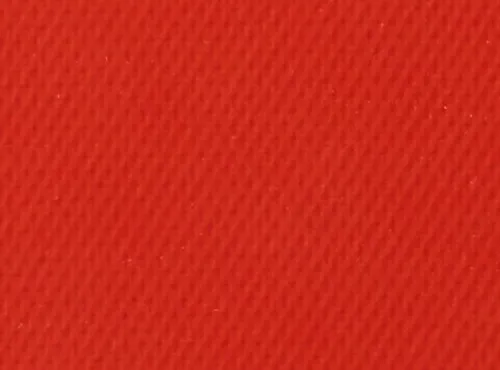

シリコーンゴム素材、厚み1.5mmという薄さの面状ラバーヒーター

シリコーンラバーヒーターは、アメリカのNASAが1965年ごろに開発し、現在では日本のあらゆる業界に精密ヒーター部品として、あるいは設備用として、利用されています。

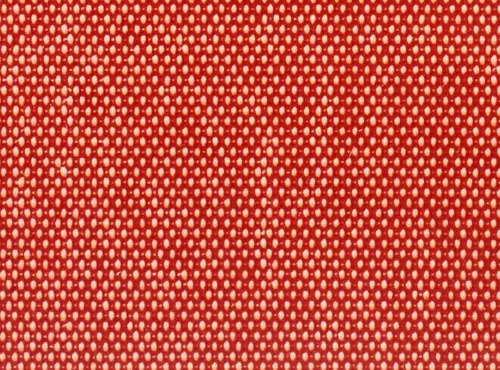

ガラスクロスにカレンダー加工をした2枚のシリコーンシート間に抵抗線をパターン化させた構造です。

優れた柔軟性と熱応答性。

金属ヒーターにはない
フレキシブルな面状発熱体。

■ 柔軟性に優れ曲面、円筒などの被加熱物にジャストフィットさせることができます。
■ 標準厚さ1.5mmと薄いシート状で、熱応答性に優れています。

連続200℃（または260℃）においても高寿命にて使用可能

凍結防止から200℃加熱まで、幅広い用途でご利用いただけます。

※こちらは在庫品ではなく、受注製作品となります。

最小ロット1点から！自由形状設計で製作。

※こちらは在庫品ではなく、受注製作品となります。

特殊製法によって、1点からのご注文でも短期間にて製作！

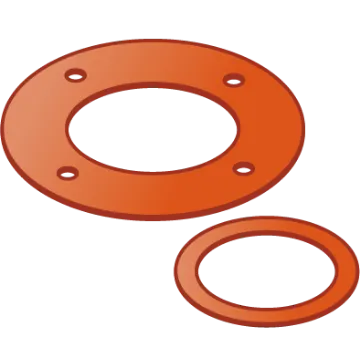

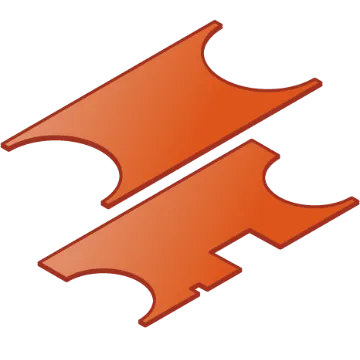

簡単なイラスト、マンガ、図面などがあれば、円形、異形、穴開きなど、被加熱物の形状に合わせて設計いたします。

※数Vから240Vまで各種電圧で設計可能。
※UL対応品あり。

温度制御について

シリコーンラバーヒーターは、耐熱性電気絶縁性を持っていますが、ヒーターの自己温度制御機能はないため、高電力密度のご使用時には必ずヒーターの温度制御を行ってください。

※温度コントローラー「monoOne + Ao/W・monoOne-120・monoOne-200」
がおすすめです。

注意事項

・ヒーターを大気中で空焼きしないでください。発火等の恐れがあります。ヒーター取付け面に対して浮いている場合も同様です。
・ヒーターを金属板と被加熱物で挟みこむ際は、リード線が金属板に接触しないようにしてください。
・蒸気、水中、腐食性ガス等の雰囲気中では使用できません。
・ヒーターに穴をあける等の加工は出来ません。また、ラバーに傷がついてしまった際は使用できません。
・定格電圧（V）以上での使用はしないでください。
・ヒーターを被加熱物から外す際は必ず電源を切ってください。また、電源を切った後のヒーターには、すぐに触れないでください。
・被加熱物とヒーター間のすき間が大きいと異常昇温します。ヒーター固定には十分注意が必要です。
・シリコーン系製品は、高温加熱時に煙・においが出ることがございます。これは、シリコン内の「不純物」や「シロキサンガス」と呼ばれるシリコーン特有の現象です。
・加熱処理（ベーキング処理）も承りますので、ご希望の方はご一報ください。（※加熱処理には別途料金・追加納期が発生致します。）
※加熱処理（ベーキング処理）：ここでは一定時間、高温による加熱処理を加えることで、製品内の煙をある程度放出させることを指します。これにより煙が出ることはなくなりますが、100％シロキサンガスがなくなることを保証するものではございません。予めご了承ください。
・記載の内容は予告なく変更することがあります。

製品の仕様

基本構造

上下2枚のシリコーンゴムシートの間に抵抗エレメントを配し、内部エアーを除去した後に圧縮プレスし、薄いシート状に一体化した構造となっております。

取付方法

シリコーン耐熱接着剤100gチューブ
シリコーンラバーヒーター専用の接着剤をシリコーンラバーヒーターに塗布して被加熱物に接着します。
両面テープ加工（耐熱100℃又は200℃）
シリコーンラバーヒーターの裏面に両面テープを貼り付け被加熱物に接着します。
（お客様にて両面テープを貼り付けることは出来ません。）
焼付加工
弊社工場での一体焼付加工

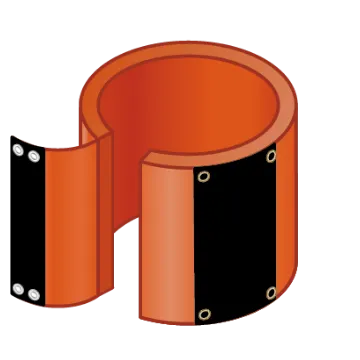

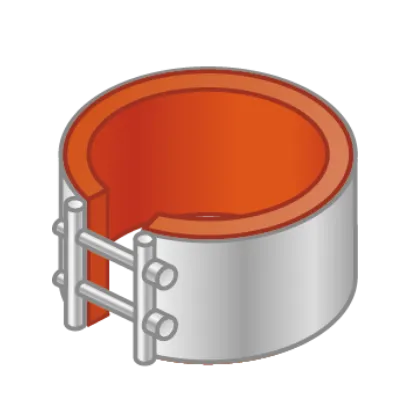

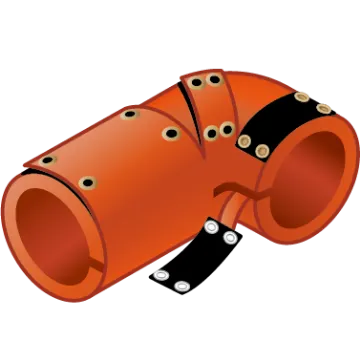

円筒ものなど
マジックテープ方式、SUS バンド、フックスプリング方式、スナップボタン方式

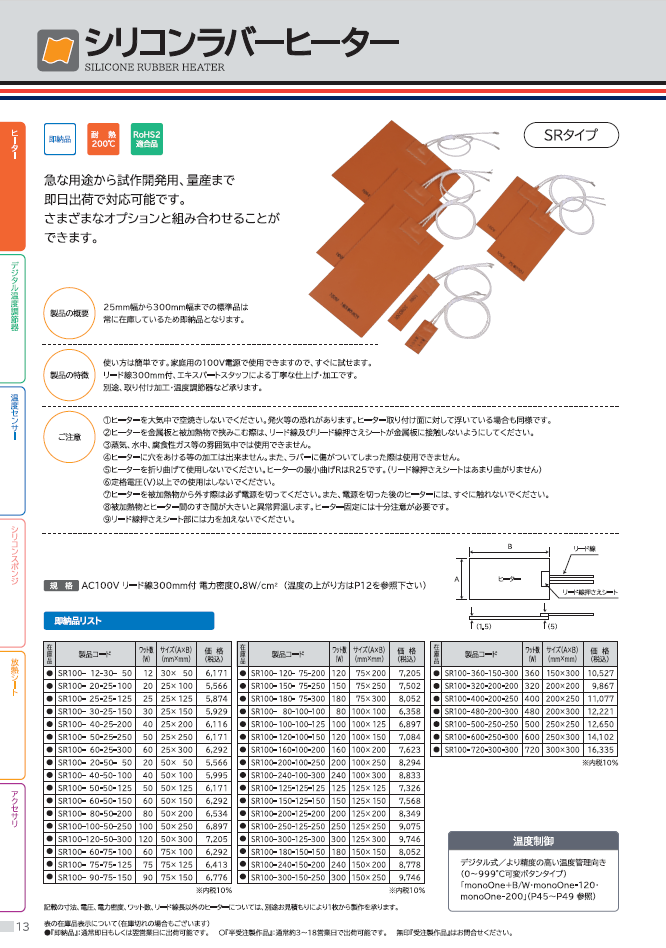

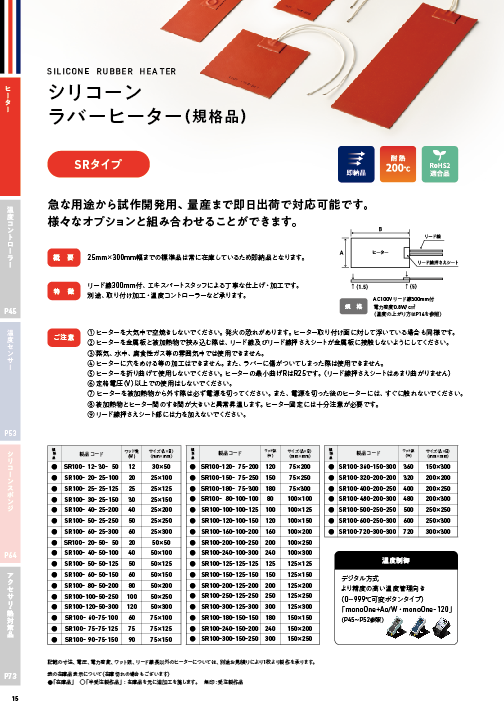

仕様

耐熱温度	SRタイプ：連続200℃／最高使用温度230℃ HTタイプ：連続260℃／最高使用温度280℃
電気特性	容量公差±10％耐電圧AC1500V／1分間絶縁抵抗値 100MΩ以上／DC500V
寸法	最大 450mm×3000mm、又は500×700mm 最小 25mm×30mm 標準厚み1.5mm （電源入力部の厚みは4～6mm程度となります）

UL対応の場合は、弊社営業部までご連絡下さい

電力密度

制御温度により異なりますが、一般的に0.8W/cm²以下が最適です。
（電力密度が高すぎますと温度制御がしづらくなりますのでご注意ください）

温度制御

アナログ式	ラフな温度管理向き（0～100℃可変ツマミタイプ、他）
デジタル式	より精度の高い温度管理向き ※デジタル温度コントローラ「monoOne®シリーズ」がおすすめです。

空気中における表面温度

追加オプション

シリコーンラバーヒーターのリード線を延長したり、熱電対を追加加工することができます。
※熱電対はフッ素樹脂被覆の TH-8181 シリーズとなります。

リード線を追加する場合

延長は圧縮端子で行い、さらに硝子テープを巻いた上からシリコーン収縮チューブを被せます。

オプションを付けた場合の型式例

型番の末尾に「-L（長さ）」が付きます。

例）シリコーンラバーヒーターのリード線を3mに延長した場合: SR100-20-25-100-L3

熱電対を追加する場合

熱電対を追加加工する場合、同時にリード線も延長となります。

オプションを付けた場合の型式例

型番の末尾に「-K（長さ）」が付きます。

例）シリコーンラバーヒーターに熱電対3mを延長した場合 （自動的にリード線も延長となります。）: SR100-20-25-100-K3

両面テープを追加する場合

ラバーヒーターに耐熱200℃の両面テープ（剥離紙付き）がついた製品です。

オプションを付けた場合の型式例

型番の末尾に「-P」が付きます。

例）両面テープ付きシリコーンラバーヒーターのリード線を3mに延長した場合: SR100-20-25-100-P

よくあるご質問

100V以外でも製作は可能でしょうか？

可能です。
200V以上でも数Vにも対応しております。設計できるかどうか判定する必要がございますので、お問い合わせください。
一つからでも購入できますか？

可能です。
多くのお客様は1点からのご検討です。もちろん量産にも対応しております。
配管を保温したいのですが製作できますか？

可能です。
配管径や配管長、目的（凍結防止、加熱）により最適なヒーター、断熱材をご提案しております。詳細はお問い合わせください。
クリーンルームで使用したいのですが、対応しているものはありますか？

クリーンルーム対応の製品も扱っております。詳細はお問い合わせください。
シリコンラバーヒーターの素材は何ですか？

伸縮性のないガラス繊維強化シリコンゴムシートを使用しております。
