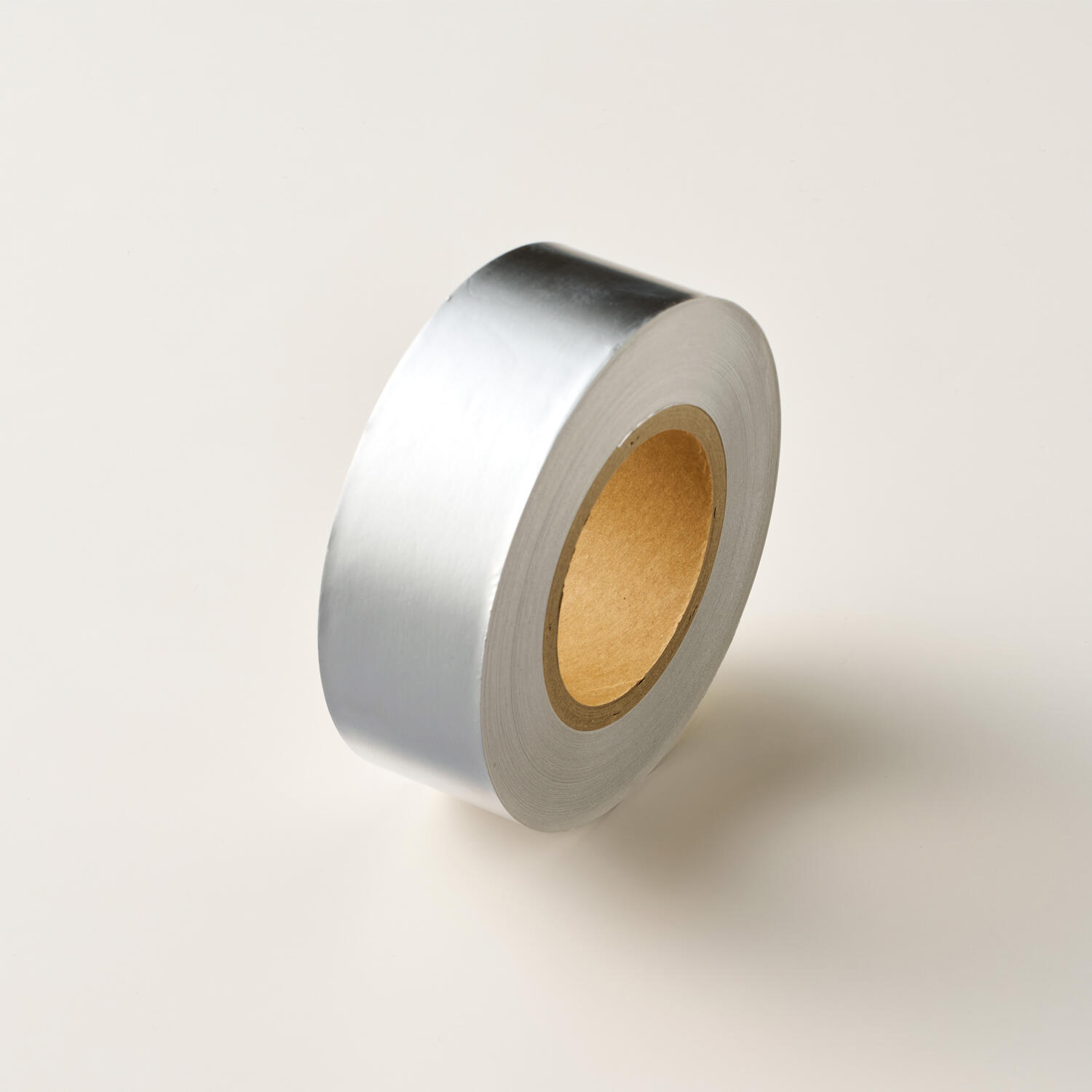

熱拡散シート

耐熱温度130℃の熱拡散に適した放熱シート

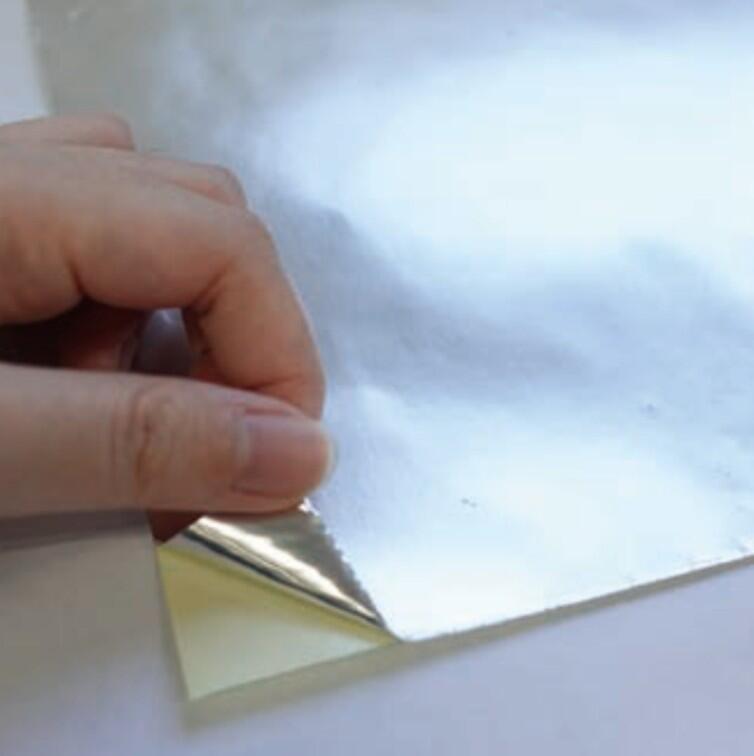

背面に粘着剤がついているため、対象物に簡単に貼り付けできます。非常に薄く、小型電子機器などの放熱対策や均熱化にオススメです。

１つからオーダーメイド。
ご要望を高い精度で実現。

スリーハイの製品の大半はオーダーメイドのカスタマイズ製品です。お客様へのカウンセリングや現場訪問をもとに、1000種類以上あるスリーハイ製品の中から最もご希望に合う製品をご提案しています。

FAXでのお問い合わせ045-590-5571

豊富な規格品の在庫を
常にご用意しています。

スリーハイではオーダーメイト製作以外にも規格品の在庫を多数ご用意しております。目的の製品が決まっている方や2度目のご注文の方はオンラインストアからご購入ください。型番からの検索も可能です。

多くの企業・教育・研究機関が当社を選ぶには理由があります。
それは、必ず現場に赴き、解決策を見つけ出す熱のプロフェッショナルだから。
1点から大量生産まで、あなたの熱の問題を解決するものづくりをお手伝いいたします。

現場に必ず
答えがある。

わたしたちは現場主義で
温度の問題を解決します

在庫品	製品コード	熱伝導率：面方向（光交流法）^※1 (W/m•k)	熱伝導率:厚み方向（周期加熱法）^※1 (W/m・k)	アルミ箔厚み (mm)	粘着層厚み (mm)	幅 (mm)	長さ (m)
●	AL-50-50HD	152	1.4	0.05±0.005	0.02±0.003	50	50

※その他のサイズはお問合せください。
※1 熱伝導率（面、厚み方向）の数値は測定値であり、保証値ではありません。
※公差：幅士0.1.長さ+500-0

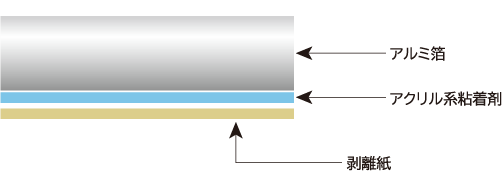

構成
製品総厚み（mm）	0.07±0.01
粘着力（N/25mm）	10以上
耐熱性（℃）	-40〜130
熱伝導率：面方向（光交流法）^※1 （W/m・k）	152
熱伝導率：厚み方向（周期加熱法）^※11 （W/m・k）	1.4
アルミ箔厚み（mm）	0.05±0.005
粘着層厚み（mm）	0.02±0.003
幅（mm）	50
長さ（mm）	50

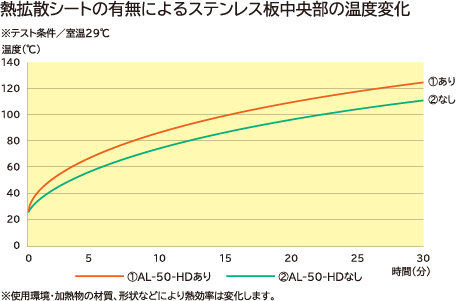

熱拡散シートの有無によるステンレス板中央部分の温度変化	※ステンレス板（厚み：3mm、サイズ：150×150mm）上にシリコーンコードヒーター（SC100-50-1000）を乗せ、帯状に熱拡散シート（AL-50-50-HD）を設置。ヒーターに接しないステンレス板中央部の①②部分の温度を測定。
