シリコーンラバーヒーター (配管用) シリコーンラバーヒーター
(配管用)

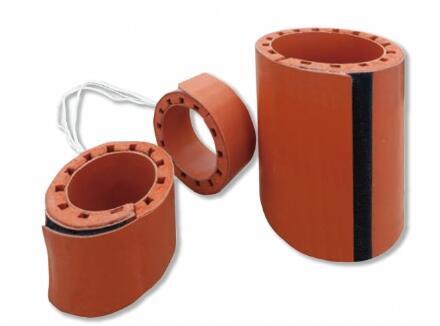

配管温度を一定にする配管用のシリコーンラバーヒーター

  • 耐熱200℃
  • 耐熱260℃
  • RoHS2適合品

設置箇所や内容物によって、配管の温度は様々。
場所による変動を減らし、定温にすることで解決できるお悩みがあります。

ストレート、配管、エルボ、フレキ、クランプなど配管を構成する各パーツごとにヒーターを1台から製作いたします。

  • 半受注製作品
  • 受注製作品

シリコーンラバーヒーター (配管用) シリコーンラバーヒーター (配管用)のご注文はこちら

1点からご注文可能。お客様の温めたい温度、加熱対象、設置環境に合わせて、最適な解決策をご提案いたします。

多くの企業・教育・研究機関が当社を選ぶには理由があります。
それは、必ず現場に赴き、解決策を見つけ出す熱のプロフェッショナルだから。
1点から大量生産まで、あなたの熱の問題を解決するものづくりをお手伝いいたします。

現場に必ず
答えがある。

わたしたちは現場主義で
温度の問題を解決します

製品の特長

シリコーンラバーヒーターを使用し、ストレート、配管、エルボ、フレキ、クランプなど配管を構成する各パーツごとにヒーターを1台から製作いたします。
※20Aから750Aまで幅広く対応可能です。

熱の力で保温、高粘度化防止。作業効率UP!

シリコーンゴム素材、厚み1.5mmという薄さの面状ラバーヒーター

シリコーンラバーヒーターは、アメリカのNASAが1965年ごろに開発し、現在では日本のあらゆる業界に精密ヒーター部品として、あるいは設備用として、利用されています。
ガラスクロスにカレンダー加工をした2枚のシリコーンシート間に抵抗線をパターン化させた構造です。

優れた柔軟性と熱応答性。

金属ヒーターにはない
フレキシブルな面状発熱体。

■ 柔軟性に優れ曲面、円筒などの被加熱物にジャストフィットさせることができます。
■ 標準厚さ1.5mmと薄いシート状で、熱応答性に優れています。

SRタイプ
HTタイプ

連続200℃(または260℃)においても高寿命にて使用可能

凍結防止から200℃加熱まで、幅広い用途でご利用いただけます。

ホッパータンク
空気加熱ヒーター
食品用ヒーター
各種乾燥用ヒーター
精密機器凍結防止
ヒーター

※こちらは標準品ではなく、受注製作品となります。

最小ロット1点から!自由形状設計で製作。

円形タイプ
異形タイプ
SUSバンドタイプ
面ファスナー
断熱材付きタイプ
エルボタイプ

※こちらは標準品ではなく、受注製作品となります。

温度制御について

シリコーンラバーヒーターは、耐熱性電気絶縁性を持っていますが、ヒーターの自己温度制御機能はないため、高電力密度のご使用時には必ずヒーターの温度制御を行ってください。

※温度コントローラー「monoOne + Ao/W・monoOne-120・monoOne-200」
がおすすめです。

注意事項

製品の仕様

電気特性
  • 最小電圧:ご相談ください。
  • 最大電圧:240Vまで(それ以上はご相談ください)
  • 容量公差:±10%
  • 耐電圧:AC1500V 1分間
  • 絶縁抵抗:100MΩ以上/500VDC
製作寸法 20Aから750Aまで(範囲外はご相談ください)
耐熱温度 SRタイプ:連続200℃/最高使用温度230℃
HTタイプ:連続260℃/最高使用温度280℃
標準電力密度 0.3W/cm2
取付方法 スナップボタン方式、フックスプリング方式、耐熱マジックテープ方式
温度制御
アナログ式 ラフな温度管理向き(0~100℃可変ツマミタイプ、他)
デジタル式 より精度の高い温度管理向き
※デジタル温度コントローラ「monoOne®シリーズ」がおすすめです。

半受注制作品について

ストレート配管専用の半受注製作品ヒーターです。
部分的に熱を加えたい際におすすめです。

■ 面ファスナーによる簡単脱着
■ 断熱材付きだから熱を逃がしにくく効率的で、ヤケド防止に最適
■ 幅広い配管径をご用意

※HTタイプのシリコーンラバーヒーターを使用しております。

特注品にて承っておりますので、ご希望の方はお問合せください。

半受注制作品の仕様

仕様表【センサーなし】

■ センサーなし 100V仕様

配管径 仕様サイズ
(OAxBmm)
ヒーターサイズ
(mm)
電力
(W)
リード線
20A O 27.2x100 92x100 30 1m
O 27.2x300 92x300 80
O 27.2x500 92x500 140
25A O 34x100 114x100 35
O 34x300 114x300 100
O 34x500 114x500 170
50A O 60.5x100 197x100 60
O 60.5x300 197x300 180
O 60.5x500 197x500 300
80A O 89.1 x100 287x100 85
O 89.1 x300 287x300 260
O 89.1 x500 287x500 430
90A O 101.6 x100 326x100 100
O 101.6 x300 326x300 300
O 101.6 x500 326x500 490

※電力密度は0.3W/㎠となります。

仕様表【センサーあり】

■ センサーあり 100V仕様

配管径 仕様サイズ
(ØAxBmm)
ヒーターサイズ
(mm)
電力
(W)
リード線 K熱電対
20A Ø 27.2x100 92x100 30 1m 1m
Ø 27.2x300 92x300 80
Ø 27.2x500 92x500 140
25A Ø 34x100 114x100 35
Ø 34x300 114x300 100
Ø 34x500 114x500 170
50A Ø 60.5x100 197x100 60
Ø 60.5x300 197x300 180
Ø 60.5x500 197x500 300
80A Ø 89.1 x100 287x100 85
Ø 89.1 x300 287x300 260
Ø 89.1 x500 287x500 430
90A Ø 101.6 x100 326x100 100
Ø 101.6 x300 326x300 300
Ø 101.6 x500 326x500 490

※電力密度は0.3W/㎠となります。

電気特性
  • 容量公差:±10%
  • 耐電圧:AC1500V 1分間
  • 絶縁抵抗:100MΩ以上/500VDC
耐熱温度 280℃(連続260℃)
取付方法 面ファスナー方式
温度制御
アナログ式 ラフな温度管理向き(0~100℃可変ツマミタイプ、他)
デジタル式 より精度の高い温度管理向き
※デジタル温度コントローラ「monoOne®シリーズ」がおすすめです。
空気中における表面温度
注意事項
  • 詳細はページ上部の注意事項をご覧ください

2つのご注文方法

ORDER MADE HEATER

1.受注製作品をご希望の方はじめての
ご注文の方も

1つからオーダーメイド。
ご要望を高い精度で実現。

スリーハイの製品の大半はオーダーメイドのカスタマイズ製品です。お客様へのカウンセリングや現場訪問をもとに、1000種類以上あるスリーハイ製品の中から最もご希望に合う製品をご提案しています。

特注・オーダーメイドの詳細を見る

お電話・FAXでのお問い合わせ

0120-972-128
FAXでのお問い合わせ045-590-5571

ウェブからのお問い合わせ

お問い合わせ
ONLINE STORE

2.標準品のご購入をご希望の方在庫品は当日12時までの
ご注文で当日配送

豊富な標準品の在庫を
常にご用意しています。

スリーハイではオーダーメイト製作以外にも標準品の在庫を多数ご用意しております。目的の製品が決まっている方や2度目のご注文の方はオンラインストアからご購入ください。型番からの検索も可能です。

標準品一覧へ

オンラインストア

製品名で検索

カタログダウンロード

ヒーターを安全にお使いいただくには、
ヒーター本体の他に、温度コントローラー・温度センサーが必要です。
