温度センサー熱電対（Kタイプ）シートタイプ

熱応答性良好！表面温度の測定に

絶縁シート上に、熱電対を形成したもので、表面温度の測定に適しており、被測定物の表面に貼り付けて表面温度を速く正確に測定するシート状の熱電対です。

【特長】
■ レスポンスタイムが速く、粘着・貼り付けが可能。
■ フッ素樹脂被覆：常用限度：200℃、許容差：クラス2（±2.5℃または±0.75％）。
※最高使用温度は接着剤と絶縁材の性質によって左右されます。

【用途】
■ 温度コントローラー monoOne®-120／200対応の（別売）温度センサー。他の温度調節機器にも使用可能。
■ 実験温度計測等に最適。

※この製品は温度コントローラー（別売り）に取り付けて使用するものです。

※RoHS適合品(Y端子青チューブ)の在庫がなくなり次第、順次RoHS2適合品(Y端子白チューブ)へ移行いたします。（画像はRoHS2適合品のものとなっております。）

温度コントローラーはこちら

温度センサー熱電対（Kタイプ）シートタイプのご注文はこちら

2つのご注文方法

1.受注製作品をご希望の方はじめての
ご注文の方も

１つからオーダーメイド。
ご要望を高い精度で実現。

スリーハイの製品の大半はオーダーメイドのカスタマイズ製品です。お客様へのカウンセリングや現場訪問をもとに、1000種類以上あるスリーハイ製品の中から最もご希望に合う製品をご提案しています。

お電話・FAXでのお問い合わせ

0120-972-128

FAXでのお問い合わせ045-590-5571

ウェブからのお問い合わせ

お問い合わせ

2.規格品のご購入をご希望の方即納品は当日12時までの
ご注文で当日出荷

豊富な規格品の在庫を
常にご用意しています。

スリーハイではオーダーメイト製作以外にも規格品の在庫を多数ご用意しております。目的の製品が決まっている方や2度目のご注文の方はオンラインストアからご購入ください。型番からの検索も可能です。

規格製品一覧へ

オンラインストア

2回目以降のご注文の方へ

1点からご注文可能。お客様の温めたい温度、加熱対象、設置環境に合わせて、最適な解決策をご提案いたします。

多くの企業・教育・研究機関が当社を選ぶには理由があります。
それは、必ず現場に赴き、解決策を見つけ出す熱のプロフェッショナルだから。
1点から大量生産まで、あなたの熱の問題を解決するものづくりをお手伝いいたします。

現場に必ず
答えがある。

わたしたちは現場主義で
温度の問題を解決します

製品の特長
製品の仕様
よくあるご質問
カタログダウンロード

製品の特長

1本から販売！熱応答性良好！表面温度の測定に

絶縁シート上に、熱電対を形成したもので、表面温度の測定に適しており、被測定物の表面に貼り付けて表面温度を速く正確に測定するシート状の熱電対です。
レスポンスタイムが速く、貼り付けが可能（貼り付け用の接着テープ等はお客様でのご用意となります。）で比較的廉価などの特長を有します。実験温度計測等に最適です。

Kタイプの熱電対ですので、タイプが合えば市販の温度調節器にも対応可能です。
タイプの合わないものや温度調節器をお持ちでない方は、デジタル温度コントローラー monoOne®(モノワン®)も併せてご購入いただけますと、一緒にご使用いただけます。

温度コントローラーはこちら

熱電対の原理

熱電対は、2種の異なる金属線で閉回路を作り、両端の2つの接点を異なる温度に保つと温度差に対応した電流が流れ、また一端を切り開くと温度差に対応した熱起電力を生じることを利用したものです（ゼーベック効果）。
この温度と熱起電力の関係が明確になっているので、一方の接点を開いて作った2端子間に直流電圧計を接続し、熱起電力を測定することにより、温度が測定できます。この原理を利用して、温度を測定するため2種の金属を組合せたものを熱電対といいます。

使用方法

被測定物の表面に、接着剤で貼り付けるか、圧着してご使用ください。耐熱テープ等で貼り付ければ何度でも使用可能です。最高使用温度は接着剤と絶縁材の性質によって左右され、この問題がクリアになれば300℃以上の過負荷にも耐える事が可能です。応答時間は接着状況によって左右されますが、約50mm程度で、裸の素子の場合は2～5ミリ秒です。特に速い応答時間が要求される場合や、被測定物が絶縁物の場合は、絶縁シート（ベークライト含浸紙）を剥して使用できます。

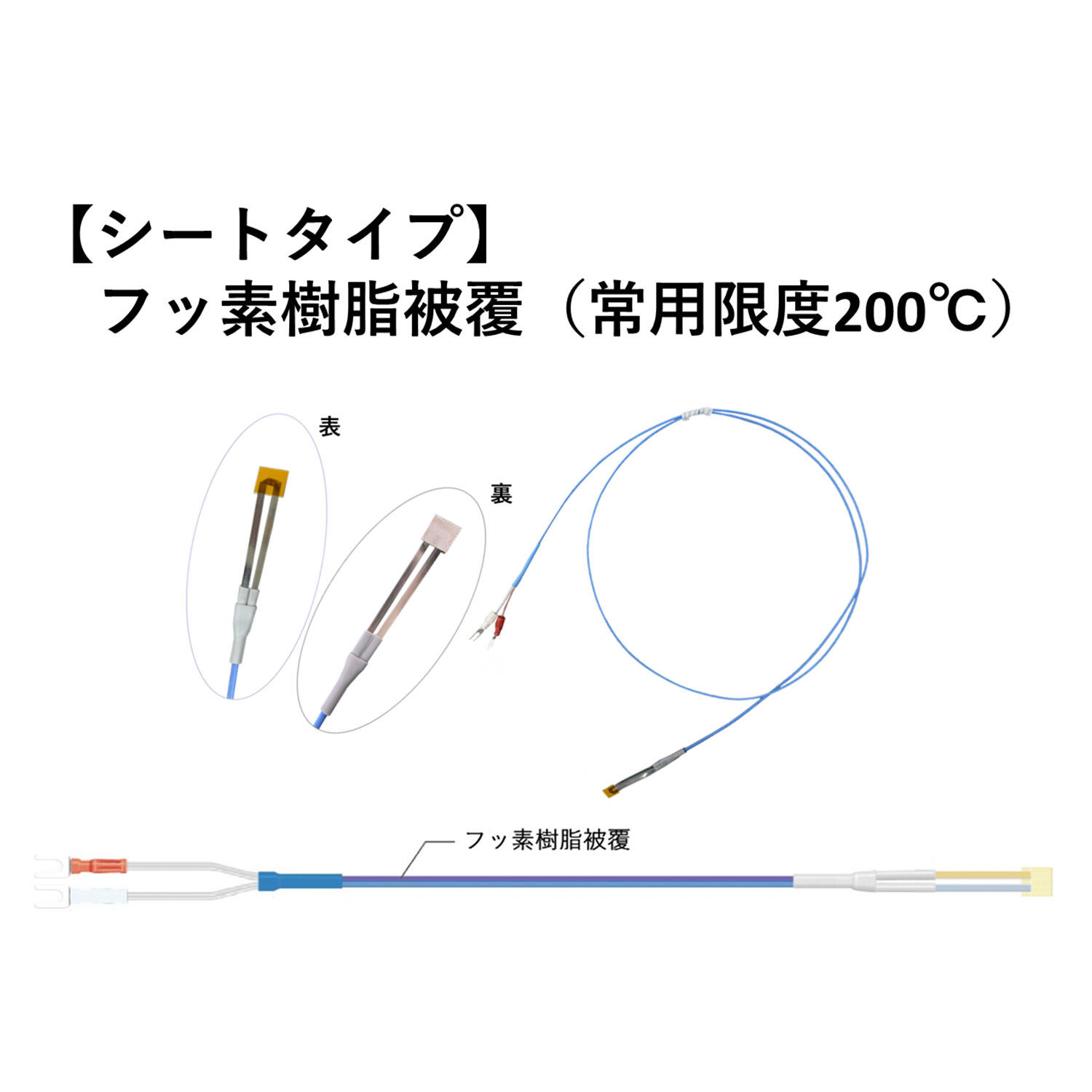

※シート先端部分は、どちらの面を取り付けていただいても問題ございません。（黄色部分：ポリイミド、白色部分：グラスファイバー）
※被測定物とシート熱電対の間に空気層ができると、応答速度が著しく遅くなりますので、取付けにはご注意下さい。

被覆熱電対線についての安全上のご注意

安全にお使い頂くためにお読みになり、必ずお守りください。

警告

※この警告を無視して誤った取り扱いをされますと人が死亡・重傷を負う可能性が想定されます。

・被覆熱電対線は電線ではありません。一般の配線に使用しないでください。感電、漏電、火災の原因になります。導体に抵抗値の高い特殊な金属を使用している被覆熱電対線は、電気用軟銅線を導体とする一般の電線と同じような電流を流すと過電流になり、漏電、火災の恐れがあります。

注意事項

この警告を無視して誤った取り扱いをされますと傷害または物的損害の発生が想定されます。

・繰り返しの屈曲、ねじれ、引っ張り、磨耗、振動を受ける用途には使用しないでください。断線や絶縁体劣化の原因になります。被覆熱電対線は固定配線用ですので、繰り返しの屈曲、ねじれ、引っ張り、磨耗、振動に耐えられません。断線、絶縁体の損傷や劣化の恐れがあります。
・水のかかる場所・多湿の場所では使用しないでください。漏電、短絡の原因になります。ガラス繊維やシリカガラス繊維やセラミック繊維による編組絶縁や横巻絶縁は、防水構造ではありませんので漏電や短絡の恐れがあります。 PTFEテープ巻、ポリイミドテープ巻やマイカテープ巻等のテープ巻絶縁は、防水構造ではありませんので漏電や短絡の恐れがあります。
・記載の内容は予告なく変更することがあります。

製品の仕様

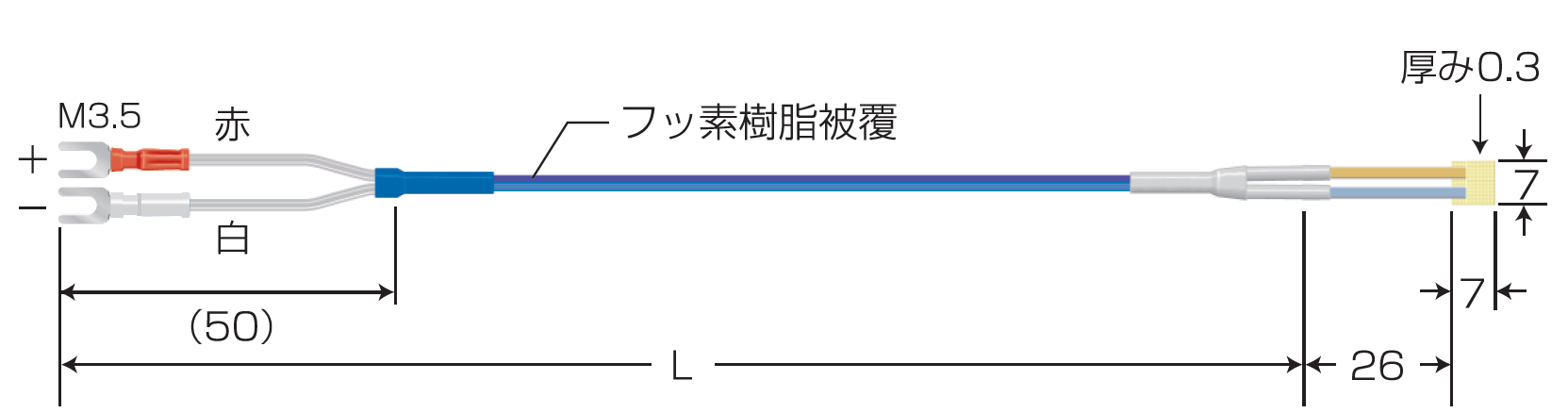

熱電対（Kタイプ）シートタイプ（フッ素樹脂被覆）

常用限度：200℃、許容差：クラス2（±2.5℃または±0.75%）

製品コード	L（m）
TH-8297-1	1.0
TH-8297-3	3.0
TH-8297-10	10.0

※製造上、色ムラが生じる可能性がございますが、性能に問題はございません。

よくあるご質問

一つからでも購入できますか？

可能です。
多くのお客様は1点からのご検討です。もちろん量産にも対応しております。
温度調節器（温度コントローラ）としてはどんなものをおすすめしていますか？

大きく分けて、アナログ式（ラフな温度管理向き）、デジタル式（精度の高い温度管理向き）がございます。弊社では、低価格デジタル式「monoOne®+Ao」、「monoOne®-120/T」(モノワン®)をお勧めしております。
検査成績書はありますか？

カスタマーデータとしては残っておりますが、通常はつけておりません。ご希望の場合、注文時にご依頼ください。
修理は可能ですか？

お問い合わせください。　修理可能かどうか状況の確認をいたします。
他社に比べて安いのはなぜですか？

市場価格を日々調査しております。お客様に少しでもお安くお届けできるよう心がけております。
