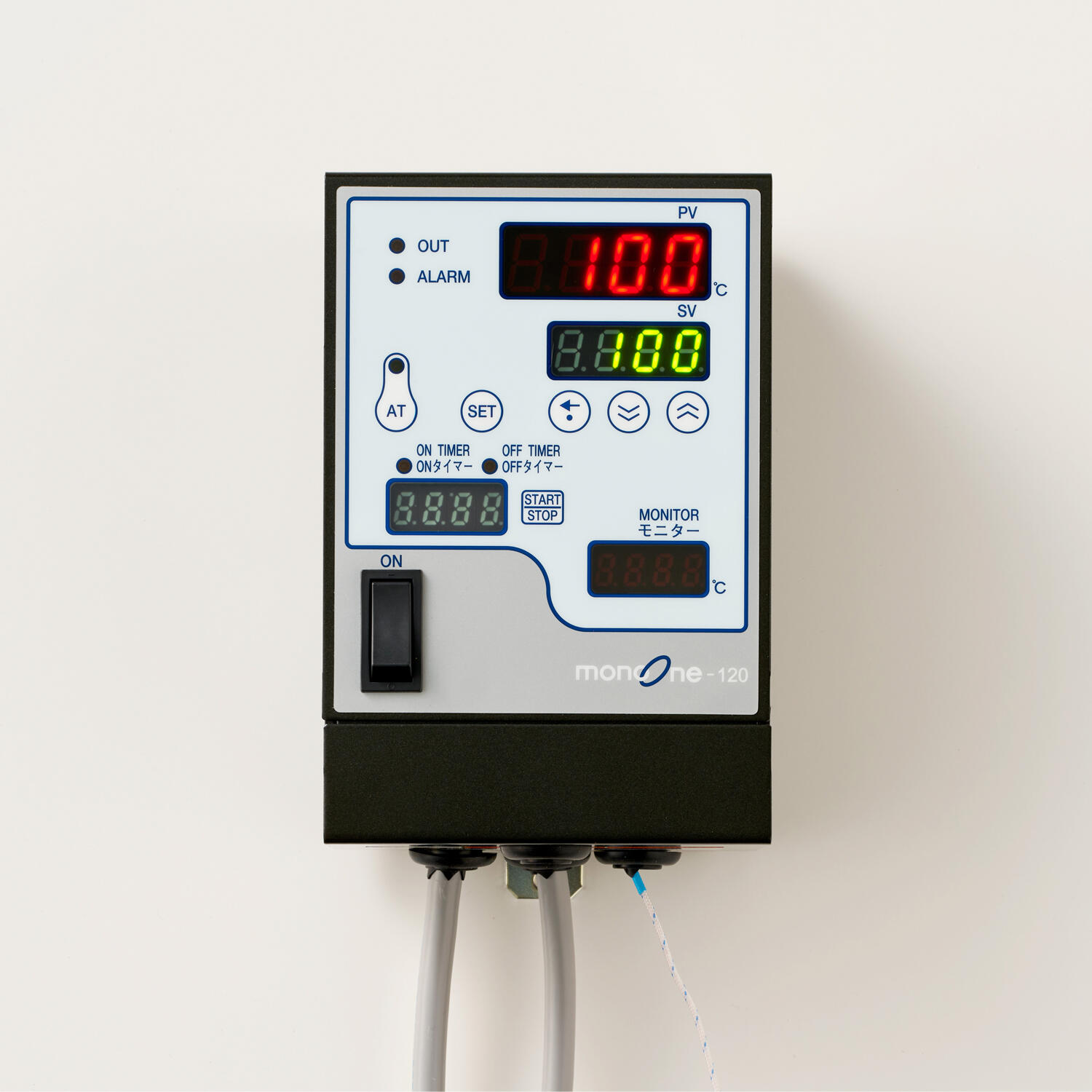

monoOne®-120
（モノワン®120）
コンパクトでタフなボディ。ヒーターと被加熱物の温度を同時監視し、過昇温防止機能搭載
■ 簡単・安全・コンパクト設計、誰にでも簡単に使えます。
■ 温度センサーは熱電対のほとんどをカバー、Ptセンサーにも対応。
■ 業界初！モニター用センサーポートを追加しました。
■ PID制御、モニター機能を標準搭載。
■ 2つの過昇温防止機能付きで安全にヒーターを使用できます。
■ ヒーターの温度を管理しつつ、被加熱物の温度も測定。加熱箇所が離れていても安心して使えます。
■ センサー断線など予測できない不具合にもエラーポートを使用すれば、安全な現場環境が実現できます。
■ 5段階スタンドやDINレール装着にも対応。便利なON/OFFタイマー付も選べます。
※温度センサーは付属されていません。用途に合わせた温度センサーも選択してください。

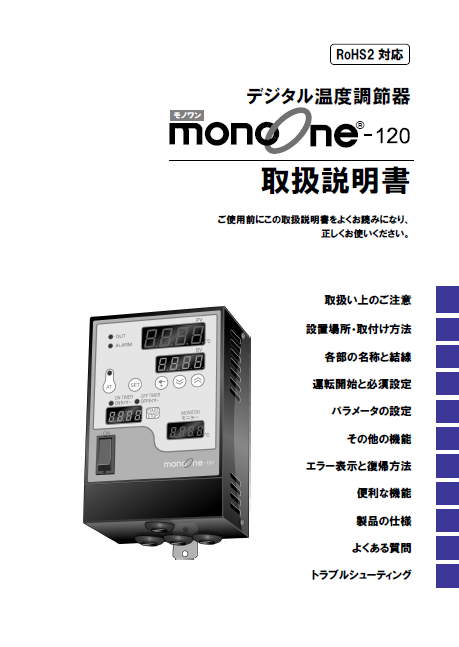

monoOne®-120 使い方ガイド
monoOne®-120（モノワン®120）のご注文はこちら
2つのご注文方法
1.受注製作品をご希望の方
はじめての
ご注文の方も
１つからオーダーメイド。
ご要望を高い精度で実現。
スリーハイの製品の大半はオーダーメイドのカスタマイズ製品です。お客様へのカウンセリングや現場訪問をもとに、1000種類以上あるスリーハイ製品の中から最もご希望に合う製品をご提案しています。
ウェブからのお問い合わせ
お問い合わせ
2.規格品のご購入をご希望の方即納品は当日12時までの
ご注文で当日出荷
豊富な規格品の在庫を
常にご用意しています。
スリーハイではオーダーメイト製作以外にも規格品の在庫を多数ご用意しております。目的の製品が決まっている方や2度目のご注文の方はオンラインストアからご購入ください。型番からの検索も可能です。
規格製品一覧へ
オンラインストア
2回目以降のご注文の方へ
1点からご注文可能。お客様の温めたい温度、加熱対象、設置環境に合わせて、最適な解決策をご提案いたします。
多くの企業・教育・研究機関が当社を選ぶには理由があります。それは、必ず現場に赴き、解決策を見つけ出す熱のプロフェッショナルだから。
1点から大量生産まで、あなたの熱の問題を解決するものづくりをお手伝いいたします。
製品の特長
簡単！安全！しかもコンパクト！
電源のON／OFFから温度設定まで指1本！
初心者からプロまで使える高機能コンパクトタイプの温度調節器です。1台から承ります。
標準装備
モニター機能
ヒーターの温度を管理しつつ、被加熱物の温度も測定（モニター機能）。2つの温度を同時に監視することで、より的確な温度管理を実現。加熱箇所が離れていても安心して使えます。
※詳細は下記をご確認ください
エラー機能
ヒーター断線（※）、 センサー断線など予測できない不具合にもエラーポートを使用すれば、ブザー、回転灯など利用し、安全な現場環境が実現できます。
※あらかじめパラメータ設定をしておく必要があります。
モニター機能紹介
ヒーターの温度を管理しつつ、被加熱物の温度も測定できます。2つの温度を同時に監視することで、より的確な温度管理を実現します。 加熱箇所が離れていても、安心してご使用いただけます。
※モニター温度にも過昇温防止設定を付けられます。自動復帰機能はございません。

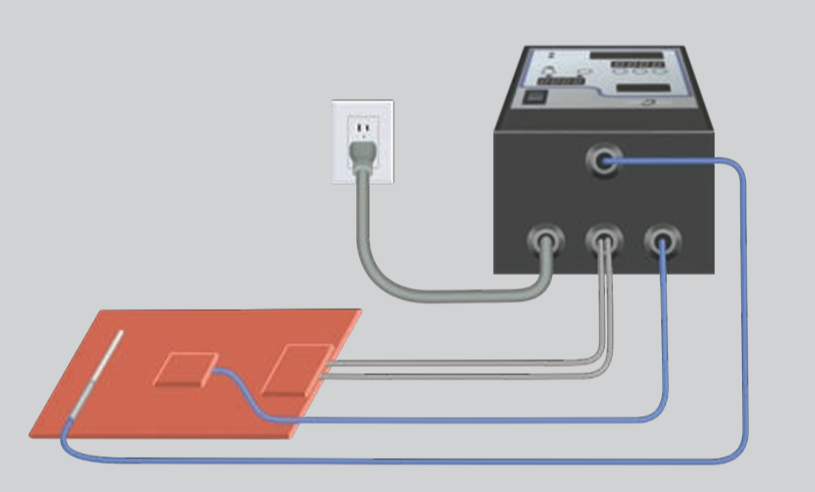

使用例1：ヒーターに付けて、安全機能として
ヒーターに2本の温度センサーを取付。
過昇温防止設定を付けて、ヒーター用の温度センサーが故障・外れてしまっても、モニター用で指定温度時に自動OFFを実行。

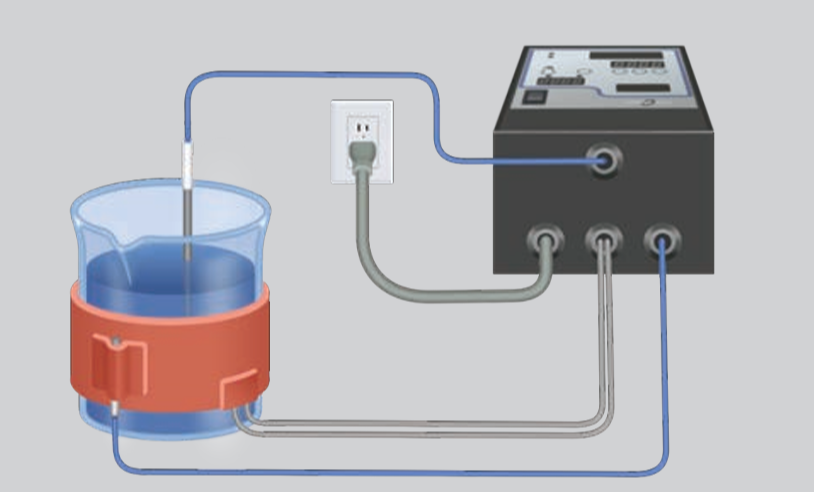

使用例2：被加熱物に付けて、過昇温防止として
モニター用温度センサーで水温を測定。
過昇温防止設定を付けて、水温が指定温度になると自動でOFFを実行。
オプション装備
タイマー機能
最大100時間、1分きざみでON、OFFする時間をセット。これにより無駄な労力は必要ありません。
DINレール取付板
DINレールへも対応。制御盤への取付も心配ありません。
5段階スタンド
5段階角度調節付きでお好きな角度で使用可能。卓上使用時におすすめです。
製品の仕様

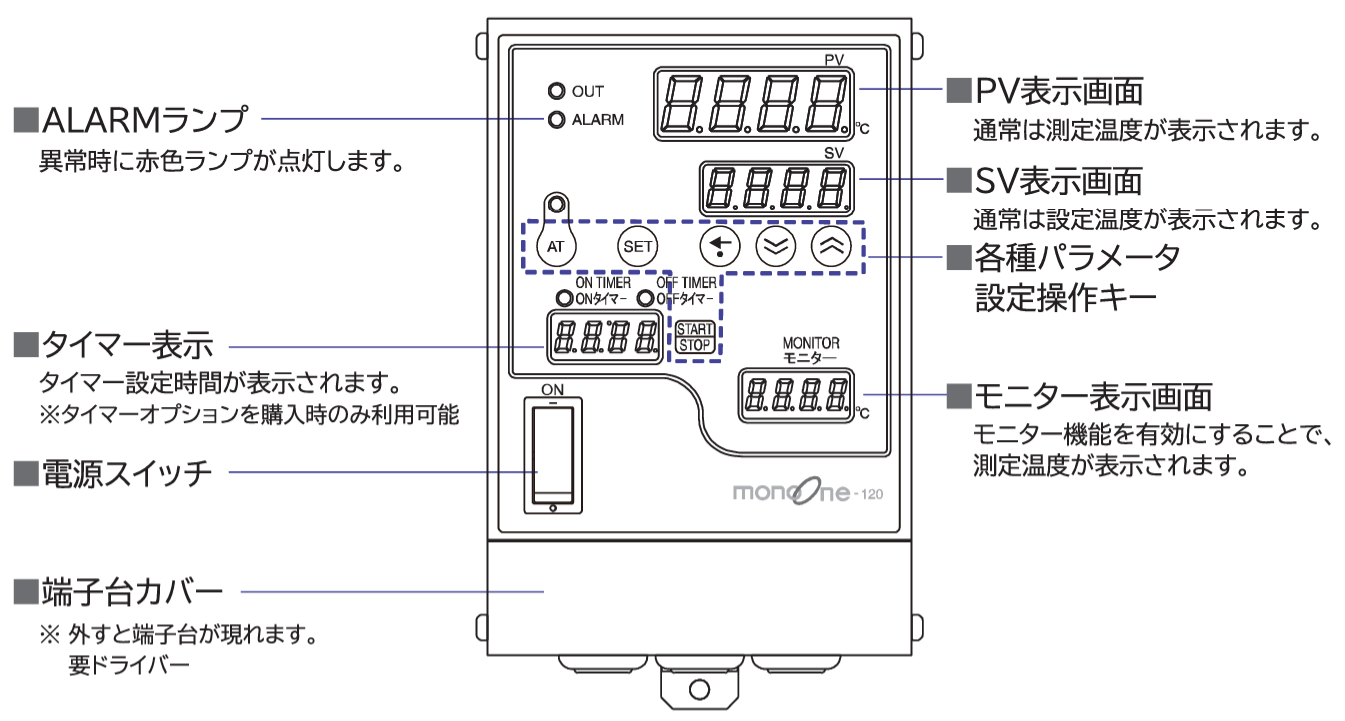

| 画面構成 |
 |
||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

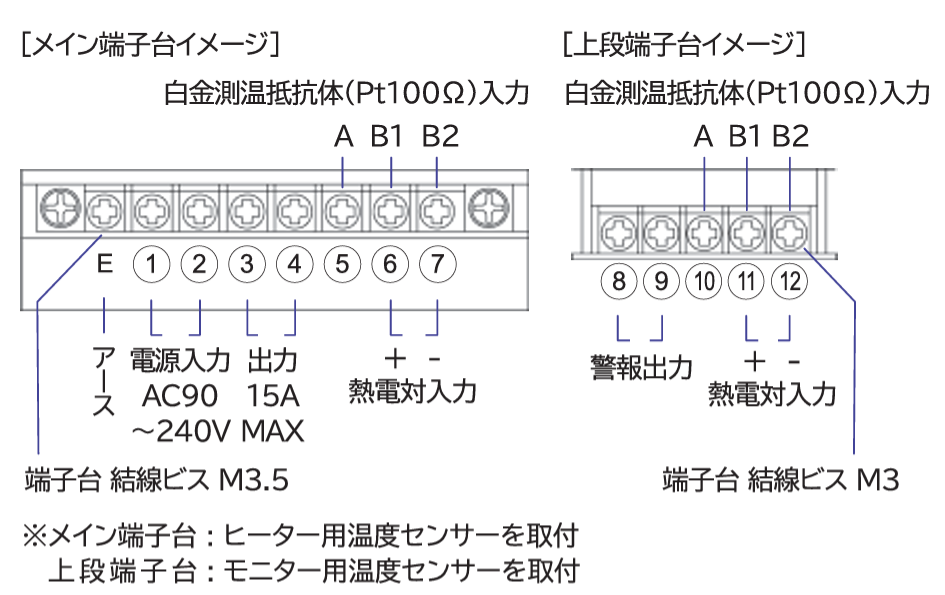

| 端子台イメージ |
 |
||||||||||||||||||||||||||||||||||||
| 型式 | monoOne-120/120T | ||||||||||||||||||||||||||||||||||||
| 入力 | 熱電対（K, J, T, E, R, S, B） ＜外部抵抗100Ω以下＞ 白金測温抵抗体（Pt100Ω） |
||||||||||||||||||||||||||||||||||||
| 電源電圧 | AC 90 ～ 240V（単相） 50／60Hz | ||||||||||||||||||||||||||||||||||||
| 出力形式 | SSR (無接点) 電圧出力 ＜出力電圧は、電源電圧に依存＞ | ||||||||||||||||||||||||||||||||||||
| 出力定格 | 15A 以下 ※ SSR 出力のため、若干の漏れ電流があります。電流値0.1A 以下の場合はご連絡ください。 |
||||||||||||||||||||||||||||||||||||
| 補助出力 | AC250V、3A | ||||||||||||||||||||||||||||||||||||
| 制御方式 | 1．PID 時分割比例 ＜加熱動作＞ オートチューニング付 2．ON／OFF 制御 ＜加熱動作＞ |
||||||||||||||||||||||||||||||||||||
| 制御定数 | 比例帯 ：0.1～999.9（℃） ／ 比例周期：1～10（秒） 積分時間 ：0～999（秒） ／ 感度：0～99.9（℃） 微分時間 ：0～999（秒） ／ PV 補正：－50.0～50.0（℃） |
||||||||||||||||||||||||||||||||||||
| 表示部 |
測定温度 ：7 セグメント赤色LED 文字高14.3mm |
||||||||||||||||||||||||||||||||||||
| 指示精度 |
※センサーの誤差は含みません。 |
||||||||||||||||||||||||||||||||||||
| サンプリング周期 | 0.5 秒 | ||||||||||||||||||||||||||||||||||||
| 設定値記憶 | EEPROM | ||||||||||||||||||||||||||||||||||||
| 短絡保護 | 20A ヒューズ内蔵（ユーザーによる交換不可） | ||||||||||||||||||||||||||||||||||||
| 摂氏華氏切替表示機能 | あり※1（※該当ロット番号：4051 以降） | ||||||||||||||||||||||||||||||||||||
| その他機能 | エラー表示／バーンアウト／過昇温防止設定／ロック機能／ ヒーター断線警報機能／タイマー機能 |
||||||||||||||||||||||||||||||||||||
| 消費電力 | 10VA 以下 | ||||||||||||||||||||||||||||||||||||
| 許容周囲条件 | 温度：0～40℃ 湿度：35～85％ r h（結露しないこと） |
||||||||||||||||||||||||||||||||||||
| 耐電圧 | AC1800V 1 秒間（電源部・出力部 共） | ||||||||||||||||||||||||||||||||||||
| 耐ノイズ | パルス幅50 nS、1μS で1200V 以上 | ||||||||||||||||||||||||||||||||||||
| 寸法／重量 | 165(縦)×110(横)×85(奥行)mm ※突起･取付金具部を除く 約1.3kg | ||||||||||||||||||||||||||||||||||||
| 取付 | 卓上／壁掛け／DINレール（オプション） | ||||||||||||||||||||||||||||||||||||
| 価格 |

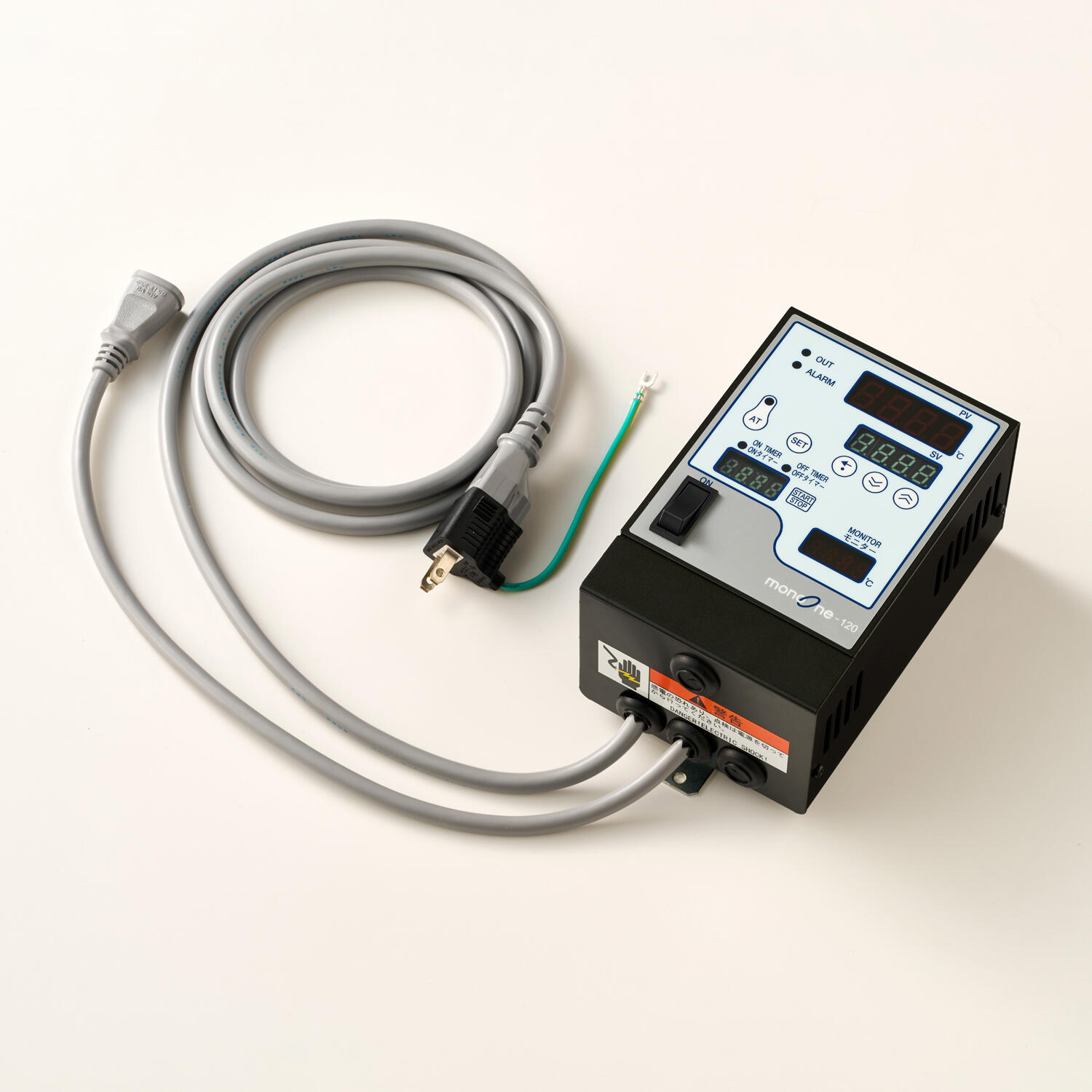

【本体のみ】 ・monoOne®-120 56,100円（税込）タイマーなし ・monoOne®-120T 58,300円（税込）タイマー付 【100Vコード取付品】 ・monoOne®-120-CD100 62,700円（税込）タイマーなし ・monoOne®-120T-CD100 64,900円（税込）タイマー付 【その他オプション】 ・5段階スタンド付は3,300円／個（税込）になります。 ・DINレール取付板は880円／個（税込）になります。 ※monoOne®-120用電源コードセット4,950円／式（税込）になります。 ・英文マニュアルは3,300円／冊（税込）になります。 |
||||||||||||||||||||||||||||||||||||
※1：設定温度(SV)は変更前の温度を引き継ぎますので、切替時は併せてご変更ください。
・上記オプションに無い加工等でもお気軽にお問合せください。
・記載の内容は予告なく変更することがあります。
よくあるご質問
-
一つからでも購入できますか？
可能です。
多くのお客様は1点からのご検討です。もちろん量産にも対応しております。 -
センサーをつけてもらうことはできますか？
-
温度コントローラmonoOne®/+Ao/+W/-120/-120T/-200(モノワン®シリーズ)はPSE対象商品でしょうか？
PSE対象商品ではございません。
-
温度調節器（温度コントローラ）としてはどんなものをおすすめしていますか？
大きく分けて、アナログ式（ラフな温度管理向き）、デジタル式（精度の高い温度管理向き）がございます。弊社では、低価格デジタル式「monoOne®+Ao」、「monoOne®-120/T」(モノワン®)をお勧めしております。
-
検査成績書はありますか？
カスタマーデータとしては残っておりますが、通常はつけておりません。ご希望の場合、注文時にご依頼ください。
温度コントローラーとは
温度コントローラーとは、ヒーターを目標温度に維持できるように制御する機器です。
温度センサーで測温できた情報を元に、目標温度と比較してヒーターへの出力有無を調整します。
ヒーターを安全にお使いいただく上で、非常に重要な役割を果たします。
なぜ温度コントローラーを使うのか？
安全性
「自己制御」できないヒーターの場合、電源につないでいる間、ヒーターの能力限界まで温度が上昇し続けます。そのため、温度帯によっては事故につながる危険性があります。
安全にお使いいただく上で、温度コントローラーは欠かせないものとなります。
品質管理
温度を一定に管理できるため、品質管理等にも役立ちます。
また、デジタル式はより制度の高い温度管理に向きます。
※アナログ式は細かな精度を求められるようなケースには不向きです。
