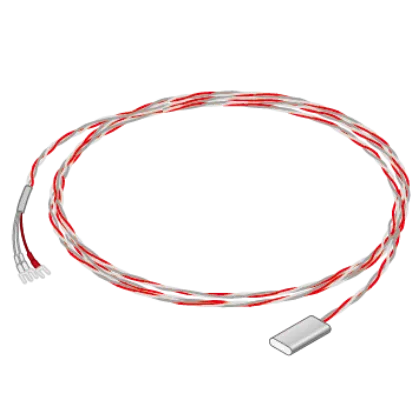

温度センサー 熱電対(Kタイプ)「デュープレックス(先端溶接)タイプ」

  • 即納品
  • RoHS適合品

デュープレックス熱電対は、熱電対素線にテフロンやガラスなどの被覆を施したもので、保護管などには入れずそのまま使用する熱電対です。

温度センサー 熱電対(Kタイプ)「デュープレックス(先端溶接)タイプ」

製品の特徴

概要

デジタル温度コントローラ monoone(モノワン)用温度センサーです。センサーはK熱電対なので、市販の温度調節器にも対応可能です。デュープレックス熱電対は、熱電対素線にテフロンやガラスなどの被覆を施したもので、保護管などには入れずそのまま使用する熱電対です。

特徴

デジタル温度コントローラ monoone(モノワン)用温度センサーです。センサーはK熱電対なので、市販の温度調節器にも対応可能です。デュープレックス熱電対は、熱電対素線にテフロンやガラスなどの被覆を施したもので、保護管などには入れずそのまま使用する熱電対です。

熱電対の原理

熱電対は、2種の異なる金属線で閉回路を作り、両端の2つの接点を異なる温度に保つと温度差に対応した電流が流れ、また一端を切り開くと温度差に対応した熱起電力を生じることを利用したものです(ゼーベック効果)。

この温度と熱起電力の関係が明確になっているので、一方の接点を開いて作った2端子間に直流電圧計を接続し、熱起電力を測定することにより、温度が測定できます。この原理を利用して、温度を測定するため2種の金属を組合せたものを熱電対といいます。

製品の仕様

構成材料
+脚 -脚
ニッケル及びクロムを主とした合金
(クロメル・CR)
ニッケルを主とした合金
(アルメル・AL)
特性

(JIS C 1602-1995)

階級 温度範囲 許容差
クラス1 -40℃以上 +375℃未満 ±1.5℃
375℃以上 1000℃未満 ±0.004・|t|
クラス2 -40℃以上 +333℃未満 ±2.5℃
333℃以上 1200℃未満 ±0.0075・|t|
クラス3 -167℃以上 +40℃未満 ±2.5℃
-200℃以上 -167℃未満 ±0.015・|t|
熱電対素線の常用限度温度および過熱使用限度温度

(JIS C 1602-1995)

線径(mm)
0.2 常用(℃) 300
過熱(℃) 400
0.32 常用(℃) 400
過熱(℃) 500
0.65 常用(℃) 650
過熱(℃) 850
絶縁材料と被覆材料
被覆熱電対線 絶縁体・外被 最高使用温度 最低使用温度
材料
一般用 耐熱ビニール 90 -20
耐熱用 シリコーンゴム 180 -55
フッ素樹脂 FEP 200 -250
フッ素樹脂 PFA 260 -200
フッ素樹脂 PTFE 260 -250
ガラス繊維 250 -
シリカガラス繊維 500 -
セラミック繊維 1000 -
識別
絶縁体 外被

熱電対(Kタイプ)デュープレックス(ガラス被覆)

TH-8162-1 / TH-8162-2 / TH-8162-3 / TH-8162-5 / TH-8162-10 / TH-8162-20

常用温度:250℃、許容差:クラス2(±2.5℃または±0.75%)線径:0.32mm

TH-8296-1 / TH-8296-2 / TH-8296-3 / TH-8296-5 / TH-8296-10 / TH-8296-20

常用温度:250℃、許容差:クラス1(±1.5℃または±0.4%)線径:0.32mm

熱電対(Kタイプ)デュープレックス(テフロン被覆)

TH-8181-1 / TH-8181-2 / TH-8181-3 / TH-8181-5 / TH-8181-10 / TH-8181-20

常用温度:260℃、許容差:クラス2(±2.5℃または±0.75%)線径:0.32mm

熱電対(Kタイプ)デュープレックス(ガラス被覆)

TH-8294-1 / TH-8294-2 / TH-8294-3 / TH-8294-5 / TH-8294-10 / TH-8294-20

常用温度:350℃、許容差:クラス2(±2.5℃または±0.75%)線径:0.32mm

熱電対(Kタイプ)デュープレックス(シリカガラス被覆)

TH-8292-1 / TH-8292-2 / TH-8292-3 / TH-8292-5 / TH-8292-10 / TH-8292-20

常用温度:400℃、許容差:クラス2(±2.5℃または±0.75%)線径:0.32mm

UL認定品 熱電対(Kタイプ)デュープレックス(テフロン被覆)

TH-8290-1 / TH-8290-2 / TH-8290-3 / TH-8290-5 / TH-8290-10 / TH-8290-20

常用温度:200℃、許容差:クラス2(±2.5℃または±0.75%)線径:0.65mm

製品リスト

在庫数 製品コード 価格 規格 備考
5 TH-8162-1標準在庫 ¥2,000 L(1.0m)
5 TH-8162-2標準在庫 ¥2,500 L(2.0m)
5 TH-8162-3標準在庫 ¥3,000 L(3.0m)
5 TH-8162-5標準在庫 ¥4,000 L(5.0m)
5 TH-8162-10標準在庫 ¥6,000 L(10.0m)
5 TH-8162-20標準在庫 ¥8,000 L(20.0m)
5 TH-8296-1標準在庫 ¥3,000 L(1.0m)
5 TH-8296-2標準在庫 ¥3,500 L(2.0m)
5 TH-8296-3標準在庫 ¥4,000 L(3.0m)
5 TH-8296-5標準在庫 ¥5,000 L(5.0m)
5 TH-8296-10標準在庫 ¥7,000 L(10.0m)
5 TH-8296-20標準在庫 ¥9,000 L(20.0m)
5 TH-8181-1標準在庫 ¥2,500 L(1.0m)
5 TH-8181-2標準在庫 ¥3,000 L(2.0m)
5 TH-8181-3標準在庫 ¥3,500 L(3.0m)
5 TH-8181-5標準在庫 ¥4,500 L(5.0m)
5 TH-8181-10標準在庫 ¥6,500 L(10.0m)
3 TH-8181-20標準在庫 ¥11,500 L(20.0m)
5 TH-8294-1標準在庫 ¥3,000 L(1.0m)
5 TH-8294-2標準在庫 ¥3,500 L(2.0m)
5 TH-8294-3標準在庫 ¥4,000 L(3.0m)
5 TH-8294-5標準在庫 ¥5,000 L(5.0m)
5 TH-8294-10標準在庫 ¥7,000 L(10.0m)
5 TH-8294-20標準在庫 ¥10,500 L(20.0m)
5 TH-8292-1標準在庫 ¥5,000 L(1.0m)
5 TH-8292-2標準在庫 ¥5,500 L(2.0m)
5 TH-8292-3標準在庫 ¥6,500 L(3.0m)
5 TH-8292-5標準在庫 ¥7,500 L(5.0m)
5 TH-8292-10標準在庫 ¥10,000 L(10.0m)
5 TH-8292-20標準在庫 ¥17,000 L(20.0m)
5 TH-8290-1標準在庫 ¥5,000 L(1.0m)
5 TH-8290-2標準在庫 ¥5,500 L(2.0m)
5 TH-8290-3標準在庫 ¥6,500 L(3.0m)
5 TH-8290-5標準在庫 ¥7,000 L(5.0m)
5 TH-8290-10標準在庫 ¥10,000 L(10.0m)
5 TH-8290-20標準在庫 ¥17,000 L(20.0m)

チェックした在庫品

製品を一括でお問い合わせ

よくあるご質問

一つからでも購入できますか?

可能です。
多くのお客様は1枚からのご検討です。もちろん量産にも対応しております。

温度調節器(温度コントローラ)としてはどんなものをおすすめしていますか?

大きく分けて、アナログ式(ラフな温度管理向き)、デジタル式(精度の高い温度管理向き)がございます。弊社では、低価格デジタル式「monoon-100/T」「monoone-200/T」(モノワン)をお勧めしております。

検査成績書はありますか?

カスタマーデータとしては残っておりますが、通常はつけておりません。ご希望の場合、注文時にご依頼ください。

修理は可能ですか?

可能であるか確認する必要がございます。お問い合わせください。

他社に比べて安いのはなぜですか?

市場価格を日々調査しております。お客様に少しでもお安くお届けできるよう心がけております。

納期はどれくらいですか?

基本的には即納品ですが、流動商品ですので納期はお問い合わせいただくのが確実です。

保証期間はありますか?

納品日より1年間とさせていただいております。但し、弊社の責任でない場合、その限りではありません。

「monoone-100」「monoone-120」、「monoone-200」(モノワン)に対応しているセンサーの種類を教えてください。

熱電対K以外にほとんどサポートしております。また白金測温抵抗体(Pt100Ω)にも対応しております。
